Tworzenie rodziny na podstawie szablonu

Aby utworzyć rodzinę wczytywalną, należy wybrać szablon rodziny, a następnie nazwać i zapisać plik rodziny. Rodzinę należy nazwać tak, aby adekwatnie opisać element, który ma zostać utworzony. Następnie, po ukończeniu i wczytaniu rodziny do projektu, jej nazwa będzie wyświetlana w Przeglądarce projektu oraz na liście typów.

Rodziny można zapisywać w dowolnym położeniu lokalnym lub sieciowym. Po utworzeniu rodzin do ich przenoszenia w różne miejsca można użyć poleceń Kopiuj i Wklej w programie Eksplorator Microsoft® Windows.

Uwaga: Do czasu ukończenia i przetestowania rodziny nie należy jej zapisywać w położeniu, gdzie byłaby dostępna dla innych osób.

Aby utworzyć rodzinę za pomocą szablonu

1. Kliknij kolejno opcję NowyRodzina.
   Uwaga: Jeśli jest tworzona rodzina opisów lub tabelek rysunkowych, kliknij kolejno opcje NowySymbol opisu lub Tabelka rysunkowa.

   W zależności od bieżących jednostek na rysunku w oknie dialogowym Nowa rodzina — Wybierz plik szablonu wyświetlane są dostępne szablony rodziny oparte na jednostkach calowych lub metrycznych, zainstalowane w podfolderze niżej wymienionej lokalizacji:

   %ALLUSERSPROFILE%\Autodesk\RLT 2014\Family Templates

   Uwaga: W zależności od konfiguracji instalacji programu lub standardów biura szablony rodzin mogą być zainstalowane w innym położeniu (lokalnym lub sieciowym). Aby uzyskać więcej informacji, skontaktuj się z menedżerem CAD.
2. Opcjonalnie, aby wyświetlić podgląd szablonu, wybierz go.

   Obraz podglądu szablonu jest wyświetlany w prawym górnym narożniku okna dialogowego.

3. Wybierz szablon rodziny, który ma być używany, i kliknij przycisk Otwórz.

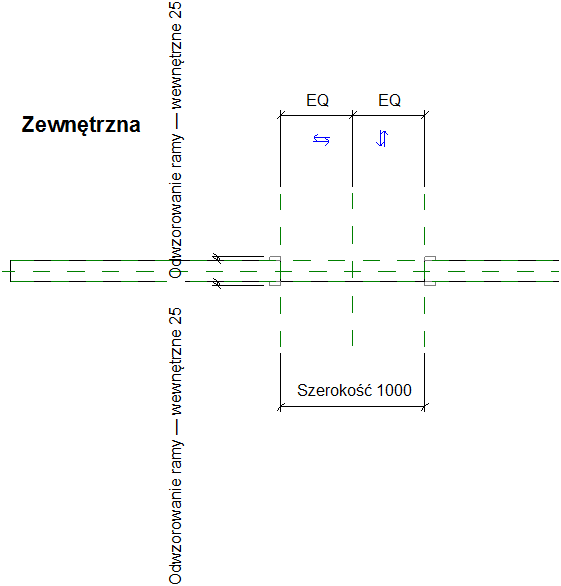

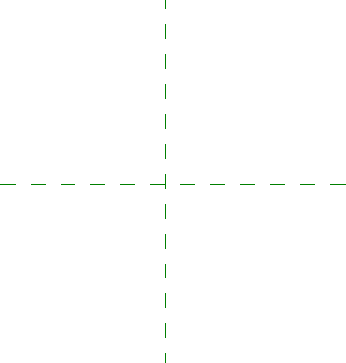

   W Edytorze rodzin zostanie otwarta nowa rodzina. W przypadku większości rodzin wyświetlane są dwie lub wiele linii kreskowanych w kolorze zielonym: Są to płaszczyzny odniesienia zwane także płaszczyznami roboczymi, które będą używane podczas tworzenia geometrii rodziny.



   Jeśli jest tworzona rodzina oparta na obiektach nadrzędnych, może być też wyświetlana geometria obiektu nadrzędnego.


4. W Przeglądarce projektu zwróć uwagę na listę widoków rodziny.

   Widoki rodziny zależą od tworzonej rodziny. W razie potrzeby można utworzyć dodatkowe widoki, kopiując istniejące widoki i zmieniając ich nazwy.

5. Kliknij kolejno opcje Zapisz jakoRodzina.
6. W oknie dialogowym Zapisz przejdź do położenia, w którym ma zostać zapisana rodzina, wpisz nazwę rodziny i kliknij przycisk Zapisz.
   Uwaga: W nazwie rodziny użyj wielkości liter zgodnych z wielkością liter w tytule.
