Większość terminów określających obiekty programu Revit LT to terminy powszechne i standardowe w branży. Niektóre pojęcia są jednak unikatowe dla programu Revit LT. Ich poznanie ma kluczowe znaczenie dla zrozumienia zasad działania programu.
Projekt
W programie Revit LT projekt to pojedyncza baza danych zawierająca informacje o tworzonym projekcie — model informacji o budynku. Plik projektu zawiera wszystkie informacje na temat projektu budynku: od geometrii aż po dane konstrukcyjne. Informacje te zawierają komponenty używane do projektowania modelu, widoki i rysunki projektu. Dzięki używaniu jednego pliku projektu w programie Revit LT ułatwione jest wprowadzanie zmian do projektu i odzwierciedlanie zmian we wszystkich skojarzonych obszarach (rzuty, widoki elewacji, przekroje, zestawienia i tak dalej). Śledzenie tylko jednego pliku ułatwia też zarządzanie projektem.
Poziom
Poziomy są nieograniczonymi poziomymi płaszczyznami, które stanowią odniesienie dla takich elementów jak dachy, stropy i sufity. Poziomy najczęściej używane są do zdefiniowania wysokości lub kondygnacji w budynku. Tworzysz poziom dla każdego piętra lub innego poziomu odniesienia w budynku; na przykład: parter, szczyt ściany, fundament. Aby dodawać poziomy, musisz "znajdować się" w widoku przekroju lub elewacji.

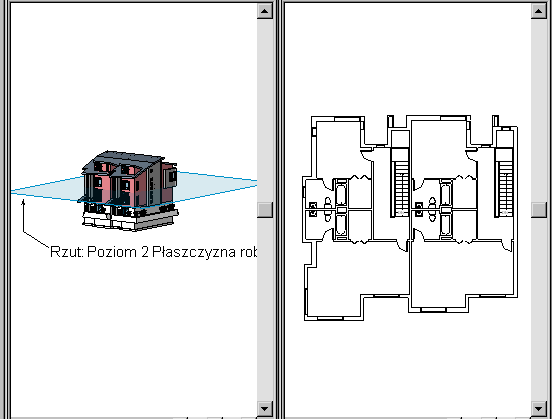

Poniższy rysunek przedstawia Poziom 2 płaszczyzny roboczej przecinającej widok 3D i znajdujący się obok niego odpowiedni rzut.
Element
Podczas tworzenia projektu użytkownik dodaje do niego parametryczne elementy budynku. Program Revit LT klasyfikuje elementy według kategorii, rodzin i typów.
Kategoria
Kategoria jest grupą elementów używanych do modelowania lub dokumentowania projektu budynku.
- Kategorie elementów modelu: ściany, belki
- Kategorie elementów opisów: oznaczenia i uwagi tekstowe.
Przykłady
Rodzina
Rodziny są klasami elementów danej kategorii. Rodzina grupuje elementy o podobnym zestawie parametrów (właściwości), identycznym zastosowaniu oraz podobnej reprezentacji graficznej. Różne elementy wewnątrz rodziny mogą mieć różne wartości swoich właściwości, lecz zestaw właściwości — ich nazwy i znaczenie — są takie same.
- Sześciopanelowe drzwi kolonialne tworzą jedną rodzinę, pomimo że drzwi tworzące tę rodzinę występują w różnych rozmiarach i zbudowane są z różnych materiałów.
Przykłady
- Rodziny wczytywalne można wczytywać do projektu i tworzyć z szablonów rodzin. Możesz ustawić zestaw właściwości i graficzne przedstawienie rodziny.
- Rodzin systemowych nie można wczytać ani utworzyć jako oddzielnych plików.
- Program Revit LT zawiera predefiniowany zestaw właściwości i graficzną reprezentację rodzin systemowych.
- Na podstawie predefiniowanych typów można generować nowe typy należące do danej rodziny w projekcie. Na przykład w systemie jest predefiniowane zachowanie poziomu. Można jednak tworzyć różne typy poziomów o różnych kompozycjach.
- Rodziny systemowe można przenosić między projektami.
- Ściany, wymiary, sufity, dachy, podłogi i poziomy
Przykłady
W narzędziu Revit LT używane są następujące rodzaje rodzin:

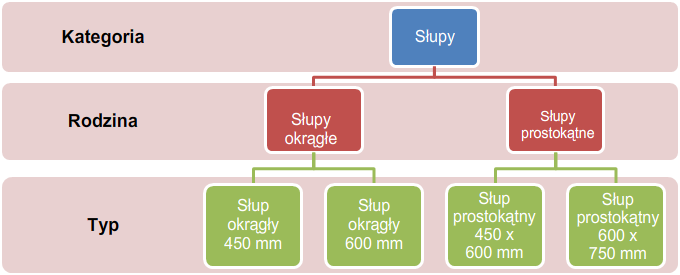

Typ
Każda rodzina może mieć kilka typów. Typ może stanowić rodzinę elementów o określonej wielkości; przykładem takiego typu mogą być tabele rysunkowe o rozmiarze 30” X 42” lub A0. Typem może być również styl, np. domyślny wyrównany lub domyślny kątowy styl dla wymiarów.
Wystąpienie
Wystąpieniami są rzeczywiste obiekty (pojedyncze elementy) umieszczone w projekcie i mające określone położenie w budynku (wystąpienia modelu) lub na arkuszu rysunku (wystąpienia opisu).
