Czasami duże widoki nie są dopasowane do jednego arkusza. W tym przypadku należy utworzyć kilka arkuszy dla widoku, podzielić widok na części i przypisać jedną część do każdego arkusza. Czasem widok jest zbyt wysoki lub szeroki dla arkusza i części widoku powinny być wyświetlane obok siebie na tym samym arkuszu.
Takie problemy należy rozwiązywać, korzystając w następujący sposób z widoków zależnych.
Aby podzielić widok na wiele arkuszy
- Utwórz i przygotuj w projekcie widok, który chcesz podzielić na części.
Dodaj wszystkie opisy, szczegóły, wymiary i inne wymagane informacje. Zobacz GUID-75DFA31F-1733-48C9-9856-1F323C0AE0E4.htm#WS1A9193826455F5FF-75C1F7C3124F51CCBD1-4E50.
- Utwórz widoki zależne.
Zobacz Tworzenie widoków zależnych.
- W każdym widoku zależnym używaj zakresów przycięcia w celu wskazania części modelu przeznaczonej do wyświetlania w tym widoku i opisów, które mają zostać dołączone. Jeśli widok zależny zawiera jakiekolwiek zbędne opisy lub elementy modelu, kliknij prawym przyciskiem myszy element i kliknij opcje Ukryj w widoku
Elementy. - W podstawowym widoku dodaj linie dopasowania, aby wskazać miejsce podziału widoku.
- W każdym widoku zależnym używaj zakresów przycięcia w celu wskazania części modelu przeznaczonej do wyświetlania w tym widoku i opisów, które mają zostać dołączone. Jeśli widok zależny zawiera jakiekolwiek zbędne opisy lub elementy modelu, kliknij prawym przyciskiem myszy element i kliknij opcje Ukryj w widoku
- Utwórz arkusze, na których chcesz umieścić widoki zależne.
Zobacz Dodawanie arkusza.
- Dodaj widoki zależne do odpowiednich arkuszy.
Zobacz Dodawanie widoków do arkusza.
- (Opcjonalnie) Dodaj odniesienia widoku do widoku podstawowego.
Odniesienia widoku wskazują arkusz, na którym wyświetlany jest każdy widok zależny. Aby uzyskać instrukcje, zobacz Nawigacja pomiędzy widokami podstawowymi i zależnymi.

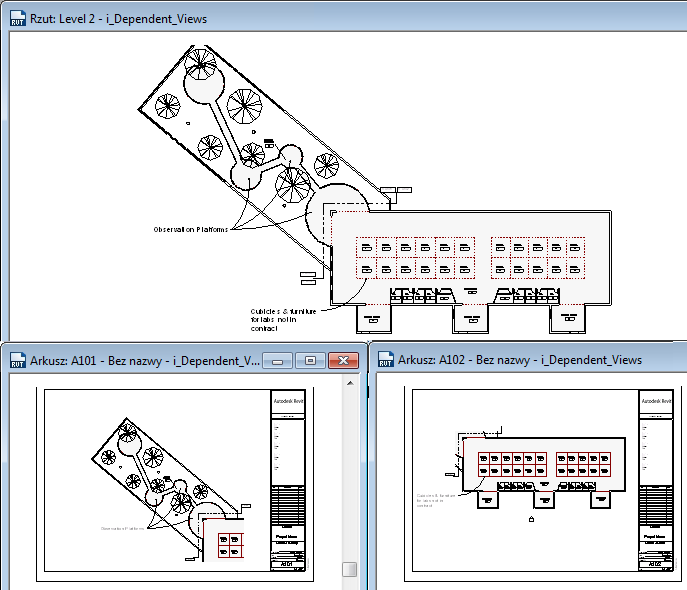

Przykład
