Modyfikowanie profilów elewacji ścian konstrukcyjnych

1. W obszarze rysunku wybierz ścianę.
2. Kliknij kolejno kartę Zmień | Ścianypanel Tryb Edytuj profil.

   Jeśli wybrano ścianę w widoku rzutu, zostanie wyświetlone okno dialogowe Przejdź do widoku. Wybierz widok elewacji i kliknij polecenie Otwórz widok.

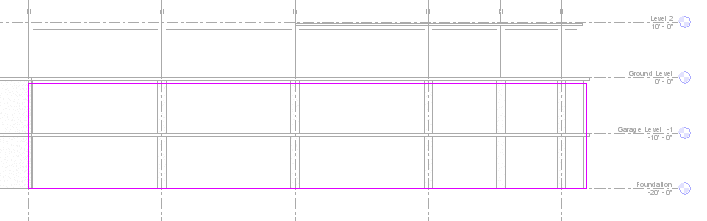

   Ściana wyświetlana jako linie modelu

3. Edytuj dowolnie wybraną ścianę:
   • Usuń linie, a następnie naszkicuj całkiem inny kształt.
   • Podziel istniejące linie i dodaj łuki.
   • Narysuj otwory lub dziury.

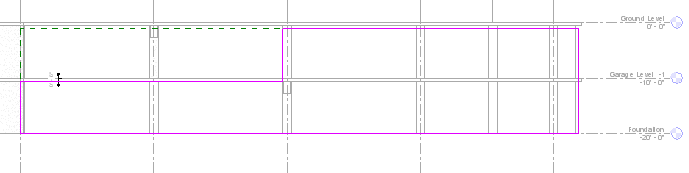

     Ściana zmodyfikowana

   Wskazówka: Podczas edytowania prostokąta zostają wyświetlone płaszczyzny odniesienia wskazujące oryginalny kształt i wielkość ściany. Jeśli narysowane linie są przyciągane do płaszczyzn odniesienia, punkty końcowe linii są automatycznie wyrównywane do płaszczyzn, dopóki się ich jednoznacznie nie odblokuje. Jeśli odblokuje się rysowane linie, można zmodyfikować je niezależnie od płaszczyzn odniesienia. Jeśli tryb szkicowania zostanie zakończony, gdy naszkicowane linie są nadal wyrównane, i zostanie przesunięty uchwytu odniesienia, narysowane linie również zostaną przesunięte.

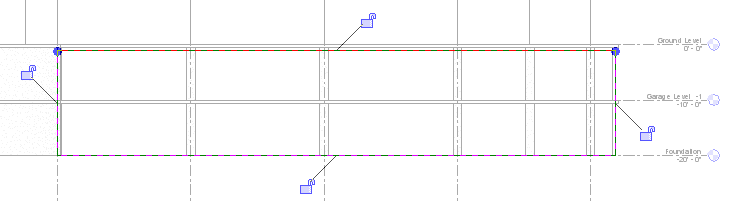

   Odblokowane linie szkicu

4. Kliknij opcję Zmień | Ściany > kartę Edytuj profilpanel TrybZakończ tryb edycji.


   Zmodyfikowana ściana wyświetlona w widoku 3D

Uwaga: Aby przywrócić początkowy kształt edytowanego profilu ściany, wybierz ścianę i kliknij kolejno kartę Zmień | Ścianypanel TrybResetuj profil.
