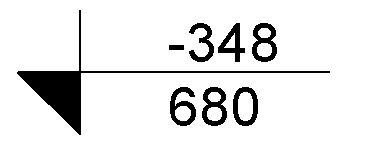

Współrzędne punktu raportują współrzędne punktu: północną/południową oraz wschodnią/zachodnią w projekcie.

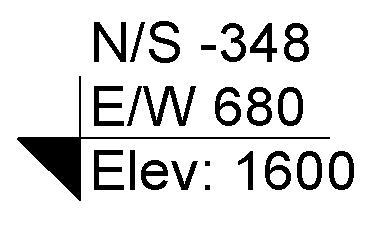

Oprócz współrzędnych można również wyświetlić rzędną wybranego punktu i tekst wskaźnika.
Współrzędne są raportowane w stosunku do współdzielonego układu współrzędnych.
Współrzędne punktu mogą być umieszczane na stropach, ścianach, modelach terenu i liniach granic. Można także umieścić współrzędne punktu na powierzchniach niehoryzontalnych i krawędziach niepłaskich. W przypadku wyświetlania rzędnej wybranego punktu oprócz jego współrzędnych, można umieścić współrzędną punktu w tym samym położeniu co rzędną punktu.
Aby umieścić współrzędne punktu:
- Kliknij kolejno kartę Opis
panel Wymiar
(Współrzędna punktu). - Z listy rozwijanej Wybór typu wybierz typ współrzędnej punktu do umieszczenia.
- Na pasku opcji wybierz lub anuluj wybór opcji Linia odniesienia. W przypadku zaznaczenia opcji Linia odniesienia można zaznaczyć opcję Ramię i dodać zagięcie do linii odniesienia rzędnej punktu.
- Jeśli oprócz współrzędnych punktu ma zostać wyświetlona rzędna:
- Na palecie Właściwości kliknij przycisk
(Edytuj typ). - W obszarze Tekst wybierz opcję Uwzględnij rzędną.
- Na palecie Właściwości kliknij przycisk
- Wybierz krawędź elementu lub wybierz punkt na powierzchni terenu.
Kiedy przesunie się wskaźnik myszy nad element, dla którego można umieścić współrzędną punktu, wartość współrzędnej punktu zostanie wyświetlona w obszarze rysunku.
- Jeśli umieszczana jest współrzędna punktu:
- bez linii odniesienia: kliknij, aby ją umieścić.
- z linią odniesienia: przesuń kursor poza element, a następnie kliknij, aby umieścić współrzędną punktu.
- z linią odniesienia i ramieniem: przenieś kursor poza element. Kliknij jeden raz, aby umieścić ramię linii odniesienia. Przesuń wskaźnik ponownie, a następnie kliknij, aby umieścić współrzędne punktu.
- Aby zakończyć, naciśnij dwukrotnie klawisz ESC.
Po umieszczeniu współrzędnej punktu i zaznaczeniu jej można ją przesuwać, używając uchwytów przeciągania. Usunięcie elementu, do którego odnosi się współrzędna lub wyłączenie jego widoczności spowoduje usunięcie współrzędnej punktu.
Aby zmienić wygląd rzędnej punktu, wybierz ją i zmodyfikuj jej właściwości.
