Tworzenie widoku szczegółu

Odwołanie można utworzyć z widoku rzutu, przekroju lub elewacji, a następnie dodać komponenty szczegółu, używając geometrii modelu jako podstawy. Przy tworzeniu odwołania lub przekroju można korzystać z innego widoku kreślarskiego lub szczegółu w projekcie.

Jest to ogólna procedura tworzenia szczegółu odwołania lub przekroju z widoku programu Revit LT. Zamysły projektowe mogą być inne. Można również korzystać z tej procedury w przypadku importowanych rysunków. Zobacz Narzędzia Importuj/Podłącz — przegląd.

1. Aby aktywować narzędzie tworzenia widoku, wykonaj jedną z następujących czynności:
   • Kliknij kolejno kartę Widokpanel Utwórz(Odwołanie).
   • Kliknij kolejno kartę Widokpanel Utwórz(Przekrój).
2. Z listy rozwijanej Wybór typu wybierz opcję Widok szczegółu: szczegół.
3. Na pasku opcji wybierz odpowiednią skalę szczegółu.
4. Aby odnieść inny szczegół lub widok kreślarski, na pasku opcji kliknij przycisk Odnieś do innego widoku i wybierz widok z listy.
5. Wybierz dwa punkty w widoku rzutu, aby określić miejsce przecięcia przekroju.
   Uwaga: Jeśli jest to widok odwołania, wybierz obszar, który chcesz dołączyć do widoku odwołania.
6. W obszarze Paleta Właściwości dla opcji Wyświetl model wybierz ustawienie Półcień, a następnie kliknij przycisk OK.

   Elementy modelu w widoku odwołania wyświetlane są w półcieniach, umożliwiając wizualną ocenę różnic między geometrią modelu a dodanymi komponentami szczegółu. (Zobacz Półcienie/podrys).

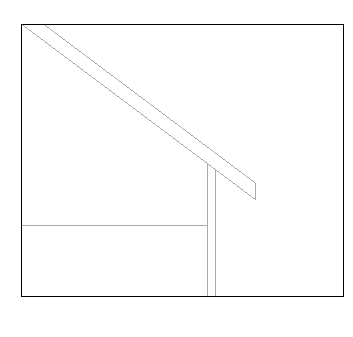

   Przykładowe odwołanie z dachem, sufitem widocznymi jako półcienie i ścianą w tle


7. Kliknij kolejno kartę Opispanel Szczegół(Linia szczegółu).
8. Szkicuj wzdłuż linii elementów półcienia lub użyj ich jako części szczegółu.

   Podczas rysowania linii wskaźnik przyciągany jest do geometrii modelu w tym widoku.

9. Szkicuj linie dostarczające możliwe do zastosowania szczegóły.
10. Można utworzyć obszary wypełnienia.

    Można utworzyć obszar, aby pokazać beton, trawę lub uszczelniacz. Podczas szkicowania linii dla regionu można w obszarze Paleta Właściwości zmienić styl linii, wybierając inną wartość dla właściwości Podkategoria. Przykładowo można tak ustawić, aby linie obwiedni obszaru były niewidoczne.

11. Dodaj komponenty szczegółów do szczegółu.

    Zobacz Tworzenie rodziny komponentów szczegółów.

12. Można dodać notatki tekstowe i symbole.

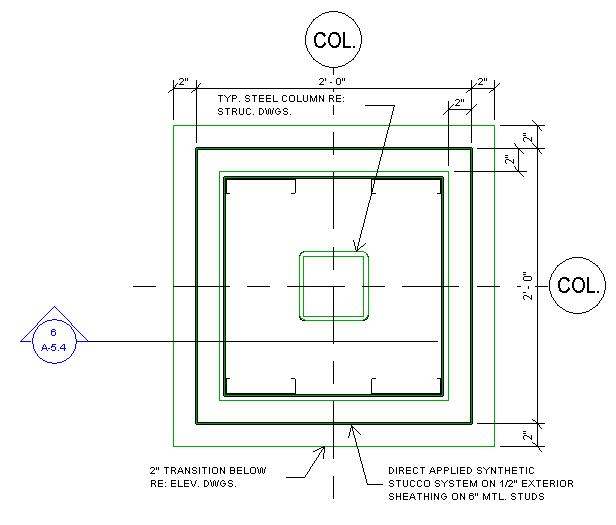

Przykładowe szczegóły utworzone przy użyciu narzędzi do tworzenia szczegółów programu Revit LT
