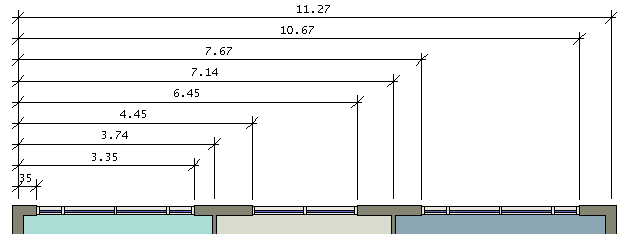

Wymiary od linii bazowej to wiele wymiarów zmierzonych od tej samej linii bazowej.

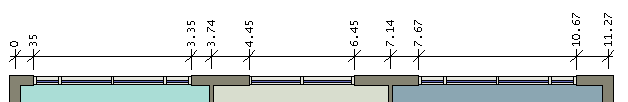

Wymiary współrzędnościowe mierzą odległość w kierunku prostopadłym od punktu wyjściowego zwanego punktem odniesienia do określonego elementu. Te wymiary zapobiegają narastaniu błędów poprzez utrzymywanie dokładnych wartości odsunięcia elementów od punktu odniesienia.
Wymiary od bazy i współrzędnościowe można tworzyć dla stylów wymiarów liniowych. Do stylów wymiarów liniowych zaliczane są wymiary wyrównane, poziome oraz pionowe. Aby utworzyć wymiar od bazy albo wymiar współrzędnościowy dla tych stylów wymiarów liniowych, konieczne jest przeprowadzenie edycji parametru Typ łańcucha wymiarowego. Ponieważ jest to parametr typu, może zaistnieć potrzeba utworzenia nowego stylu wymiaru od bazy lub stylu wymiaru liniowego współrzędnościowego, tak aby żadne wymiary ciągłe w projekcie nie ulegały zmianom podczas edycji parametru.
Wymiary od bazy i wymiary współrzędnościowe są eksportowane w formatach CAD.
