Rzędne punktów dla belek

Narzędzie Rzędne punktów umożliwia umieszczanie rzędnych punktów dla belek, jeśli wybrano parametr typu Obróć z komponentem. Tak samo jak w przypadku oznaczeń są one filtrowane według tego parametru.

Rzędna belki (projekt) oblicza rzędną od najniższego poziomu projektu.

Tworzenie/modyfikowanie typów udostępnia opcję tworzenia niestandardowej rzędnej punktu. Po wybraniu tej opcji otwarte zostaje okno dialogowe Właściwości typu rodziny umożliwiające edycję oznaczenia rzędnej punktu.

Opcja Rzędna belki (względna) włącza listę rozwijaną Względny poziom odniesienia, która umożliwia wybranie względnego poziomu odniesienia dla obliczeń rzędnej.

Uwaga: Tylko jeden typ rzędnej punktu może zostać umieszczony w danym momencie. W przypadku zmiany typu rzędnej punktu w dowolnym z 12 położeń (6 dla poziomu i 6 dla nachylenia) nastąpi zmiana wszystkich 12 ustawień typu rzędnej punktu w narzędziu opisu belki.

Lista rozwijana Wyświetl rzędną umożliwia wybranie położenia pomiaru rzędnej na belce.

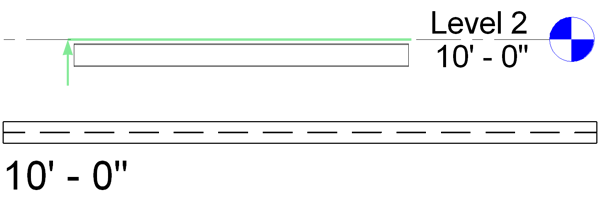

Rzeczywista (wybrana) rzędna

Uwaga: W przypadku wybrania opcji Rzeczywista (wybrana) rzędna oznaczenia będą przypisywane do rzędnych linii położenia, a nie do geometrii belki.

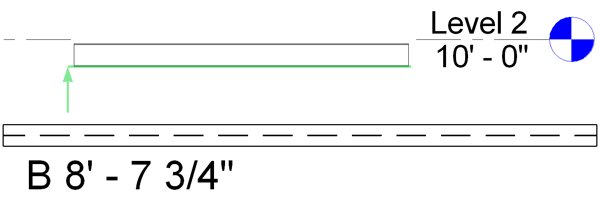

Rzędna dołu

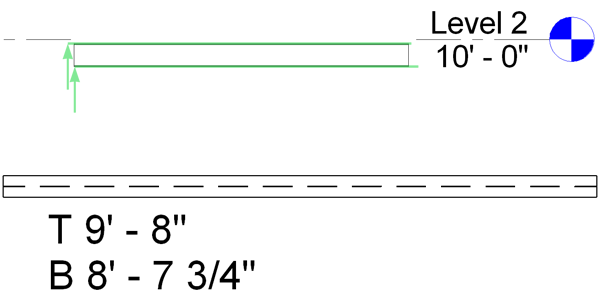

Rzędne góry i dołu

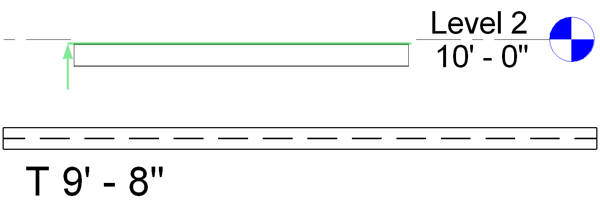

Rzędna góry

Ostatnią opcją dla rzędnych punktu dostępną w oknie dialogowym Wybór typu opisu jest filtr zdefiniowanych rzędnych.

Opcja ta pozwala włączyć filtr, który uniemożliwia utworzenie rzędnej punktu, jeśli jest ona równa wprowadzonej wartości. Domyślnym ustawieniem jest 0 jednostek, co jest zdefiniowane dla projektu.
