Można określić, aby linie i komponenty znajdujące się w pobliżu ściany przesuwały się o odpowiadającą odległość za każdym razem, gdy przesuwana jest ściana. Aby to zrobić, użyj opcji Przesuń z sąsiednimi elementami.
- Wybierz co najmniej jeden komponent.
- Na palecie Właściwości wybierz opcję Przesuń z sąsiednimi elementami.
- Przesuń wybrane komponenty w żądane miejsce.

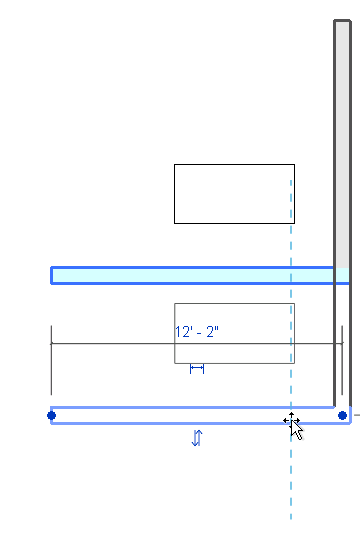

Linie pomocnicze pokazują wymiary obliczane od ścian i innych punktów. Jeśli zajdzie taka potrzeba, można kliknąć wymiar, aby go zmienić.
Podczas przesuwania ściany, do której podłączony jest komponent, także on ulegnie przesunięciu (z zachowaniem odległości od ściany).
Opcja Przesuń z sąsiednimi elementami ma poniższe ograniczenia:
- Ta opcja ma wpływ tylko na linie proste, równoległe do ściany. Nie jest ona dostępna w przypadku linii szczegółu, elementów opartych na szkicu i rodzin.
- W przypadku linii łukowych odsunięcie promienia od ściany łukowej ma stałą wartość, nawet jeśli zmienia się promień ściany. Przykładowo jeśli promień ściany zostanie zmieniony z 40 na 30 metrów, 20-metrowa linia łukowa zostanie zaktualizowana do 10 metrów, co pozwoli zachować 20-metrowe odsunięcie.
- Jeśli skopiuje się linię lub komponent ustawiony tak, aby przesuwał się razem z sąsiadującymi elementami, to kopia ta także przesuwać się będzie z tymi elementami.
- Jeśli przesunie się linię lub komponent w kierunku innego, przesuną się one wtedy z nowym elementem. Załóżmy na przykład, że linia prosta przesuwa się ze ścianą. Po przesunięciu linii w pobliże innej ściany prostej, do której jest ona równoległa, linia będzie się przesuwała z nową ścianą. Jednakże jeśli ściana zostanie umieszczona bliżej linii lub komponentu, nie zostanie on przesunięty z nową ścianą. Zachowuje on zdolność przesuwania razem z pierwszą ścianą.
Użycie opcji Przesuń z sąsiednimi elementami
