Program Revit LT wykorzystuje w projektach trzy typy elementów:
- Elementy modelu reprezentują rzeczywistą trójwymiarową geometrię budynku. Są one wyświetlane w odnośnych widokach modelu.
- Ściany, okna, drzwi i dachy
Przykłady:
- Elementy odniesienia pomagają zdefiniować kontekst projektu. Elementami odniesienia są na przykład poziomy i płaszczyzny odniesienia.
- Elementy specyficzne dla widoku wyświetlane są tylko w widokach, w których są umieszczone. Pomagają opisywać lub dokumentować model. Na przykład wymiary są elementami charakterystycznymi dla widoku.

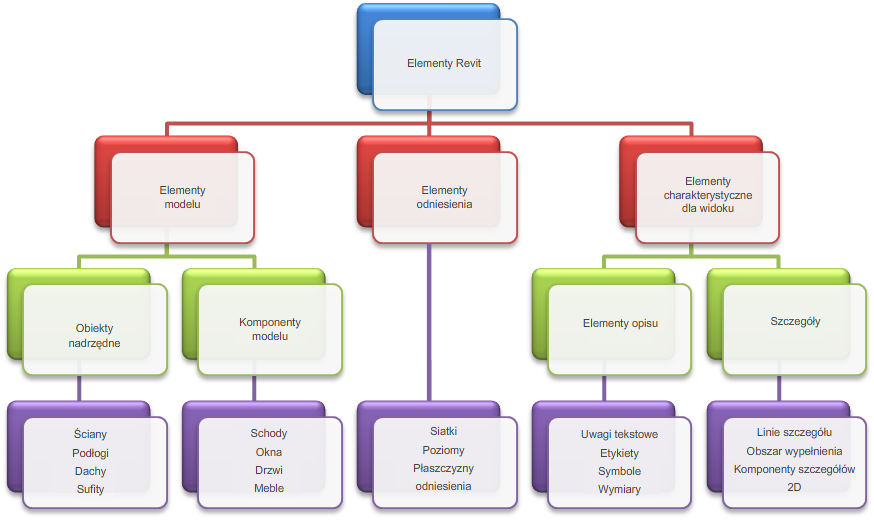

Elementy dla projektu Revit LT
Istnieją dwa typy elementów modelu:
Obiekty nadrzędne (lub elementy obiektów nadrzędnych) są zasadniczo budowane lokalnie na miejscu budowy.
- Ściany i stropy
Przykłady:
Komponenty modelu to wszystkie pozostałe typy elementów w modelu budynku.
- Okna, drzwi i szafki
Przykłady:
- Elementy opisu są komponentami 2D dokumentującymi model i zachowującymi skalę na papierze. Na przykład wymiary, oznaczenia i opisy indeksowe są elementami opisu.
- Szczegóły są elementami 2D zapewniającymi szczegółowe informacje o modelu budynku w konkretnym widoku. Przykłady to: linie szczegółu, obszary wypełnienia i komponenty szczegółu 2D.
Istnieją dwa typy elementów specyficznych dla widoku:
Taka implementacja pozwala na elastyczność procesu projektowania. Elementy programu Revit LT zaprojektowane są w taki sposób, aby użytkownik mógł je tworzyć i modyfikować bezpośrednio, bez konieczności programowania. Podczas rysowania w programie Revit LT można definiować nowe elementy parametryczne.
Zachowanie elementów programu Revit LT jest uzależnione w znacznym stopniu od kontekstu budynku. Kontekst zależy od tego, w jaki sposób został narysowany komponent, oraz od ustanowionych relacji wiązań z innymi komponentami. Często jest tak, że użytkownik nie musi ustanawiać tych relacji; są one ustanawiane niejawnie na podstawie działań użytkownika i sposobu rysowania. W innych przypadkach można nimi sterować jawnie, na przykład blokując wymiar lub wyrównując dwie ściany.
