Importowanie widoku z innego programu CAD

Można importować widok z innego programu CAD, a następnie utworzyć szczegół z tego widoku.

1. Kliknij kolejno kartę Widokpanel Utwórz (Widok kreślarski).
2. Wprowadź nazwę i odpowiednią skalę dla nowego widoku kreślarskiego.
3. Kliknij kolejno kartę Wstawpanel Importuj(Importuj CAD).
4. Wybierz szczegół i format CAD.
5. Jeśli pracujesz w widoku szczegółu, wybierz opcję Tylko aktualny widok.
   Uwaga: Jeśli pracujesz w widoku kreślarskim, opcja ta wybrana jest automatycznie.
6. Kliknij przycisk Otwórz, aby umieścić szczegół CAD.
7. Można przeciągnąć i upuścić ten widok na arkusz.
8. Można się odnieść do tego widoku podczas umieszczania odwołania lub przekroju.

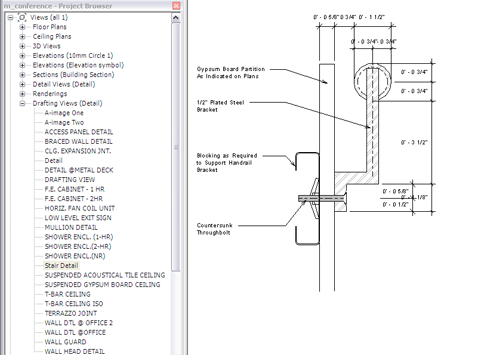

Przykładowy importowany widok kreślarski
