Otwory w elementach konstrukcyjnych

W elementach konstrukcyjnych można ciąć otwory za pomocą narzędzia Otwór według powierzchni. Aby uzyskać więcej informacji na ten temat, zobacz GUID-74E575CA-0140-4C5B-B908-4822BBF95857.htm#WSFACF1429558A55DE15792A01024A526BB7-7162.

Można wyciąć otwór w następujących elementach konstrukcyjnych:

• Belki konstrukcyjne
• Słupy konstrukcyjne
• Zastrzały

Wszystkie elementy konstrukcyjne zachowują się następująco:

• Otwór w belce jest stosowany do powierzchni pionowej lub poziomej względem osi głównej lub podrzędnej (zazwyczaj pionowej lub poziomej) belki.
• Otwór w belce tnie cały element (na przykład nie może ciąć tylko jednego kołnierza w belce z szerokim kołnierzem).
• Dla każdej belki, stężenia lub słupa dostępne są dwie prostopadłe płaszczyzny dla otworów. Te płaszczyzny są wyrównane do głównych i podrzędnych osi elementu.

Uwaga: W belkach zakrzywionych nie można tworzyć otworów.

Aby wyciąć otwór w elemencie konstrukcyjnym

1. Na wstążce kliknij ikonę Otwór według powierzchni.

   Gdzie to jest?

   • Kliknij kolejno kartę Architektura panel Otwór Według powierzchni
2. Wybierz żądaną płaszczyznę elementu, do którego ma zostać dodany otwór.

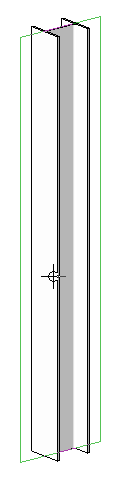

   Wybieranie płaszczyzny słupa

3. Za pomocą narzędzi do szkicowania dostępnych w panelu Rysuj naszkicuj otwór na elemencie konstrukcyjnym.

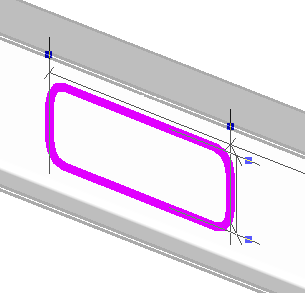

   Szkicowanie otworu

   Podczas szkicowania otworu na elemencie konstrukcyjnym z użyciem opcji prostokąta można określić kąt, który umożliwia szkicowanie prostokątów z zaokrąglonymi narożnikami. Dzięki tej opcji można uniknąć ostrych narożników, w których koncentrują się naprężenia.



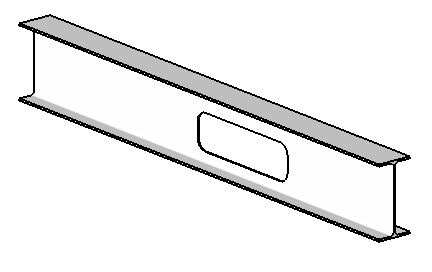

   Otwór w belce wraz z promieniem

   Aby uzyskać więcej informacji na ten temat, zobacz GUID-83EAC46D-EF41-484A-8EBC-ADB8C41DECF3.htm#WSAD9B9E21C4998E1D125B27CFC55C0E72F-7931.

4. Na wstążce kliknij panel TrybZakończ tryb edycji.

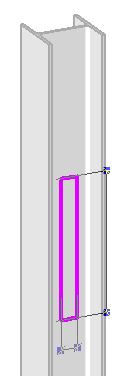

   Ukończony szkic
