Dodawanie dachu według podrysu
- Szkic 2D zamkniętej pętli obwodu dachu.
- Tworzony po wybraniu ścian lub narysowaniu linii w rzucie.
- Tworzony na poziomie widoku, na którym został naszkicowany.
- Wysokość jest kontrolowana za pomocą właściwości Odsunięcie wysokości bazowej.
- Otwory są definiowane przez dodatkowe zamknięte pętle.
- Nachylenia są definiowane po zastosowaniu parametru nachylenia do linii szkicu.

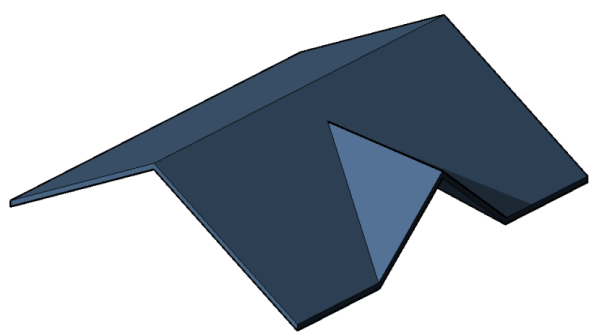

Dach wg podrysu
Dodawanie dachu według profilu
- Szkic otwartej pętli profilu dachu
- Tworzony, gdy w celu naszkicowania profilu w widoku elewacji używane są linie i łuki.
- Wysokość jest kontrolowana przez położenie szkicu w widoku elewacji.
- Wysokość jest obliczana w programie Revit LT na podstawie wielkości szkicu, chyba że określono punkty początkowy i końcowy.
Podczas szkicowania profilu dachu tłoczonego, bardzo pomocne jest wykorzystanie płaszczyzn odniesienia. Narysuj trzy pionowe płaszczyzny odniesienia równoległe do siebie i następnie narysuj poziomą płaszczyznę odniesienia, która przetnie wszystkie trzy pionowe płaszczyzny.
Dach wg profilu
Narzędzie Dach wg profilu umożliwia utworzenie dachu z prostymi nachyleniami.
Po utworzeniu dachu wg profilu można zmienić obiekt nadrzędny dachu lub edytować płaszczyznę roboczą dachu.
Dodawanie połaci przeszklonych
Możesz utworzyć przeszklone połacie, używając podrysu lub metody tłoczenia. Połacie przeszklone zawierają co najmniej jedną linię definiującą nachylenie. Można je dołączać do ścian osłonowych i typów ścian podstawowych.
