Tworzenie rodziny komponentów szczegółów opartych na linii 2D

Komponenty szczegółów są wstępnie narysowanymi elementami 2D opartymi na linii, które można dodawać do widoków szczegółów lub widoków kreślarskich. Są one widoczne wyłącznie w tych widokach. Są skalowane razem z modelem, a nie z arkuszem.

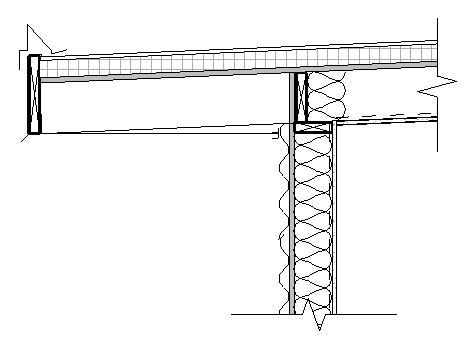

Na przykład w następującym widoku kreślarskim kołki, izolacja i oblicówka są komponentami szczegółu.

Program Revit LT umożliwia utworzenie komponentu szczegółu 2D opartego na linii. Wybierając początek i koniec linii, można wstawić szczegół. Załóżmy, że zachodzi potrzeba umieszczenia w przekroju wzoru wypełnienia sklejką. Wybierając punkty początkowe i końcowe komponentu szczegółu, można wstawić szczegół z grubością i wzorem wypełnienia, który został utworzony w komponencie szczegółu 2D. Jeśli na przykład sklejka 1/2” jest narysowana w komponencie szczegółu 2D, ta procedura wstawi kawałek sklejki 1/2” wzdłuż długości narysowanej linii. Aby zmienić grubość sklejki, należy najpierw zmienić komponent szczegółu 2D.

Przed przeczytaniem tego tematu należy zapoznać się z pojęciem rodziny. Zobacz temat Tworzenie rodzin wczytywalnych.

Poniższa procedura stanowi ogólny sposób tworzenia rodziny komponentów szczegółu 2D opartych na linii. Postępowanie może się różnić, zależnie od założeń projektowych.

1. Utwórz nową rodzinę, korzystając z szablonu komponentu szczegółu opartego na linii.
2. Użyj narzędzi znajdujących się na karcie Utwórz, aby utworzyć kształt komponentu szczegółu. Komponent szczegółu jest wyświetlany w formie symbolu i nie widać go w trybie 3D. Kliknij narzędzie Linia, aby naszkicować symbol. Utwórz komponent między 2 płaszczyznami odniesienia, aby mieć elementy skrócone lub wydłużone w zależności od długości.
   Wskazówka: Można zmienić kolejność sortowania obiektów w rodzinie, używając narzędzi kolejności rysowania komponentów szczegółów. Aby uzyskać więcej informacji na ten temat, zobacz Sortowanie kolejności rysowania komponentów szczegółu.
3. W przypadku linii wybierz linię i kliknij kolejno kartę Zmień | Liniepanel Tryb (Ustawienia widoczności), a następnie wybierz widoki, w których obiekt będzie widoczny.

   W przypadku obszarów wypełnienia wybierz obszar wypełnienia i kliknij kolejno kartę Zmień | Elementy szczegółupanel Tryb (Ustawienia widoczności), a następnie wybierz widoki, w których obiekt będzie widoczny.

4. Zapisz komponent szczegółu.
