Można tworzyć rodzinę umieszczoną na aktywnej płaszczyźnie roboczej. Może to być bardzo przydatne w środowisku projektu jak i wewnątrz rodziny zagnieżdżonej, gdzie może być wymagane, aby zagnieżdżony element składowy znajdował się na konkretnej powierzchni. Można zmienić każdą nienadrzędną rodzinę na rodzinę opartą na płaszczyźnie roboczej.
- Otwórz lub utwórz nie osadzoną w niczym rodzinę. Uwaga: Jedynie elementy uprzednio nieosadzone mogą zostać osadzone na rodzinach płaszczyzn roboczych. Na przykład drzwi i okna są osadzone w ścianach i nie mogą się stać elementami opartymi na płaszczyźnie roboczej.
- W Edytorze rodzin kliknij kolejno kartę Utwórz
panel Właściwości
(Kategoria i parametry rodziny). - W oknie dialogowym Kategoria i parametry rodziny w Parametry rodziny wybierz Oparte na płaszczyźnie roboczej.
- Kliknij przycisk OK. Uwaga: Można uczynić rodzinę zarówno opartą na płaszczyźnie roboczej, jak i zawsze pionową. Przykłady obydwu są przedstawione poniżej.

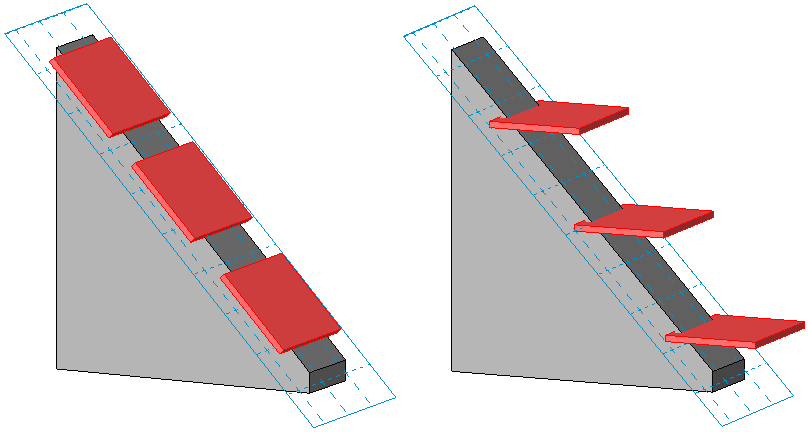

W rodzinie zagnieżdżonej poniżej prostokątne wytłoczenie jest elementem opartym na płaszczyźnie roboczej. Po lewej wytłoczenie jest oparte na płaszczyźnie roboczej, lecz nie zawsze jest pionowe. Po prawej to samo wytłoczenie zostało ponownie wczytane do rodziny po wyznaczeniu jej jako osadzonej na płaszczyźnie roboczej i zawsze pionowej.
