Modyfikowanie punktów obliczania pomieszczeń

Włącz i zmień punkt obliczania pomieszczenia, aby zmienić orientację rodzin powiązanych z pomieszczeniami.

  1. Wybierz wystąpienie rodziny w obszarze rysunku.
  2. Kliknij kolejno kartę Zmień | <Element>panel Tryb (Edytuj rodzinę).
  3. W oknie Edytor rodzin otwórz rzut podłogi rodziny.

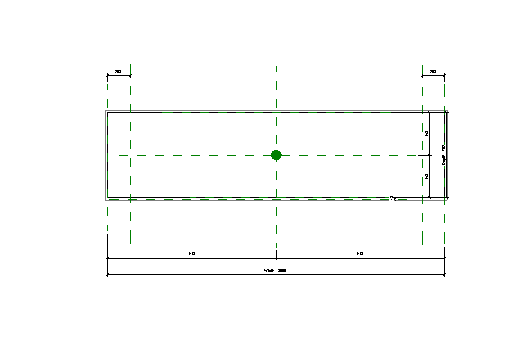

  4. Na palecie Właściwościwybierz parametr Punkt obliczania pomieszczenia w części Inne. Punkt jest teraz widoczny w obszarze rysunku jako zielona kropka.

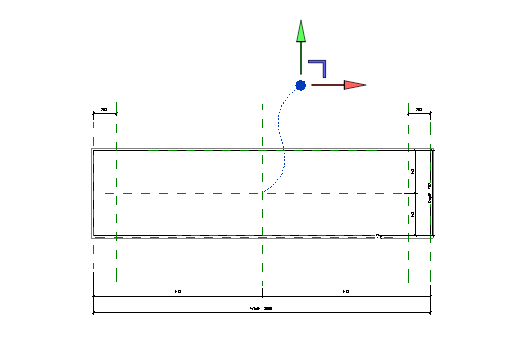

  5. Wybierz punkt obliczania pomieszczeń i przesuń go w miejsce, w którym nie będzie zasłonięty przez geometrię po umieszczeniu w projekcie.
    Uwaga: Jeśli w rodzinie wymagane jest dopasowanie punktu obliczania pomieszczenia na osi Z, otwórz widok elewacji lub 3D, aby uzyskać dostęp do kontrolek ruchu. Zmień położenie punktu w podobny sposób.
  6. Kliknij kolejno kartę Zmieńpanel Edytor rodzin Wczytaj do projektu.
