Część 13: Tworzenie arkuszy

Kategoria Nowi użytkownicy Wymagany czas 10 minut Używane pliki ćwiczeniowe GSG_13_sheets.rvt

W tym ćwiczeniu należy utworzyć wiele arkuszy i dodać wiele widoków do arkusza. Można dodać przekrój do arkusza i sprawdzić, czy znacznik przekroju w rzucie zostanie zaktualizowany, aby zawierał informacje o arkuszu.

Cele

• Utwórz arkusz przy użyciu tabelki rysunkowej.
• Dodaj widoki do arkusza i zmień położenie widoku i format tytułu.

Obejrzyj nagranie wideo

Tworzenie arkusza

1. Otwórz projekt GSG_13_sheets.rvt.
2. Kliknij kolejno kartę Widokpanel Kompozycja arkusza (Arkusz).
3. W oknie dialogowym Nowy arkusz, w obszarze Wybierz tabelki rysunkowe, wybierz opcję E1 30 x 42 Poziomo: E1 30 x 42 Poziomo i kliknij przycisk OK.
4. Kliknij tabelkę rysunkową, aby wybrać arkusz, a następnie kliknij numer arkusza, wpisz A1, i naciśnij klawisz Enter.

Dodawanie widoków do arkusza

1. W Przeglądarce projektu, w polu Widoki 3D, kliknij tytuł widoku Widok do budynku i przeciągnij go do prawego górnego narożnika arkusza, a następnie zwolnij przycisk myszy.

   Aby ułatwić umieszczenie wyświetla się zarys widoku.

2. Kliknij, aby umieścić widok.
3. Przy użyciu tej samej metody przeciągnij rzut kondygnacji 02 — Poziom wejścia do arkusza, i umieść go po lewej stronie poniżej widoku Widok do budynku.
   Uwaga: Linie przerywane są wyświetlane, aby ułatwić wyrównywanie widoków na arkuszu.

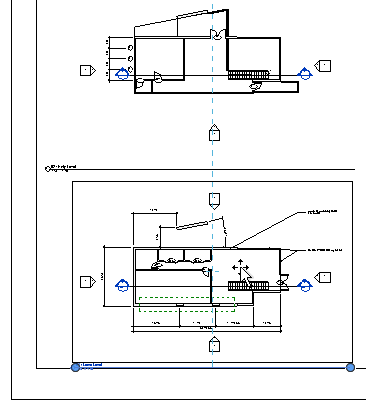

4. Przy użyciu tej samej metody przeciągnij rzut 01 — Niższy poziom poniżej widoku poziomu 02 — Poziom wejścia, przesuwając nieznacznie widok w prawo, aż do wyrównania środków, a następnie kliknij, aby umieścić widok.

5. Kliknij poza arkuszem, aby zlikwidować zaznaczenie widoku.
6. Kliknij tytuł widoku dla rzutu 01 — Niższy poziom na arkuszu i przeciągnij go w lewo, aby wyrównać z tytułem widoku powyżej. Użyj linii przerywanych, aby ułatwić wyrównanie.
7. Naciśnij klawisz Esc.

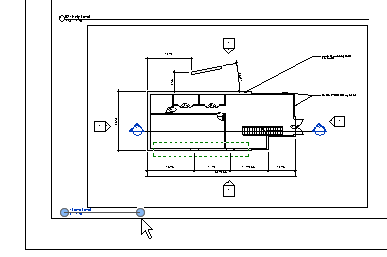

8. Wybierz rzut 01 — Niższy poziom na arkuszu (nie tylko sam tytuł), a następnie przeciągnij prawy punkt końcowy w lewo, aby skrócić poziomą linię tytułu.

9. Użyj tej samej metody, aby skrócić linie dla pozostałych dwóch widoków.
10. W Przeglądarce projektu, w polu Przekroje (Przekrój budynku) kliknij tytuł widoku Przekrój 1 i umieścić widok na arkuszu.
11. Powiększ do znacznika przekroju dla rzutu 01 — Niższy poziom na arkuszu. Zauważ, że znacznik przekroju zostanie zaktualizowany, aby wskazać, że widok przekroju budynku jest czwartym widokom umieszczonym na arkuszu A1.


Jest to ostatnie ćwiczenie w podręczniku Pierwsze kroki.
