W wielosegmentowym, związanym zrównaniem wymiarze można użyć symbolu kotwicy w celu oznaczenia zakotwiczonego elementu. Zakotwiczony element pozostaje w stałym położeniu podczas przemieszczania innych elementów wymiaru.
- Utwórz wielosegmentowy wymiar.
- W obszarze rysunku zaznacz wymiar i kliknij symbol zrównania wymiarów (
), aby związać wymiar zrównaniem. - Zaznacz dowolny element, do którego odnosi się wymiar, z wyjątkiem tego, który ma być zakotwiczony.
Przykład

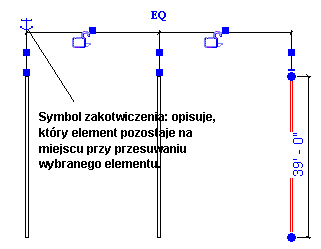

Poniższy obraz przedstawia wymiar równości, z wybranego elementu w kolorze czerwonym, a symbol kotwicy w pobliżu wymiaru.
- Kliknij i przytrzymaj symbol kotwicy. Dla zakotwiczenia zostanie wyświetlona linia pomocnicza.
- Przeciągnij symbol kotwicy do elementu, który ma zostać zakotwiczony.
- Przesuń dowolny niezakotwiczony element, do którego odnosi się wymiar.
Element z symbolem kotwicy się nie przesuwa.
Uwaga: Jeśli zaznaczony zostanie zakotwiczony element, zmieni się również pozycja zakotwiczenia.
