Dla rodziny słupów można wybrać opcję Pokaż predefiniowany przekrój rodziny w rzutach w oknie dialogowym Kategoria i parametry rodziny. Kiedy wybierze się tę opcję i wczyta rodzinę do projektu, wyświetla się kolumna wewnątrz rzutu projektu przy użyciu płaszczyzny cięcia określonej wewnątrz rzutu rodziny.
- Otwórz rodzinę słupów lub rozpocznij nową rodziną słupów.
- Kliknij kolejno kartę Utwórz
panel WłaściwościKategoria i parametry rodziny. - W oknie dialogowym Kategoria i parametry rodziny, w części Parametry rodziny, wybierz lub wyczyść parametr Pokaż predefiniowany przekrój rodziny w rzutach.
Jeśli słupy mają być wyświetlane w rzucie... wtedy... na podstawie płaszczyzny cięcia rzutu projektu, usuń parametr. stale, niezależnie od płaszczyzny cięcia rzutu projektu, wybierz parametr. Kolumna wyświetla się, używając płaszczyzny cięcia wewnątrz rzutu Edytora rodzin. - Kliknij przycisk OK.
- Zapisz rodzinę kolumn.
Po wczytaniu rodziny kolumn do projektu kolumna wyświetla się na podstawie ustawień parametrów określonych w Edytorze rodzin.
Przykład

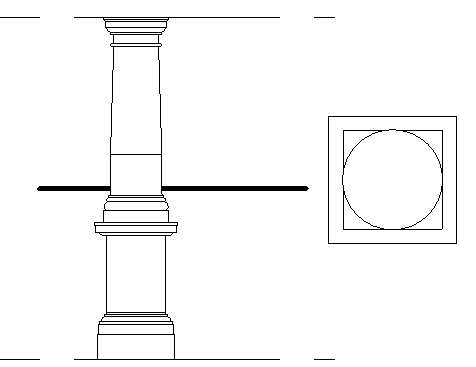

Poniższy rysunek przedstawia rodzinę kolumn wczytaną do projektu z niewłączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Pozioma linia została dodana, aby oznaczyć płaszczyznę cięcia rzutu.

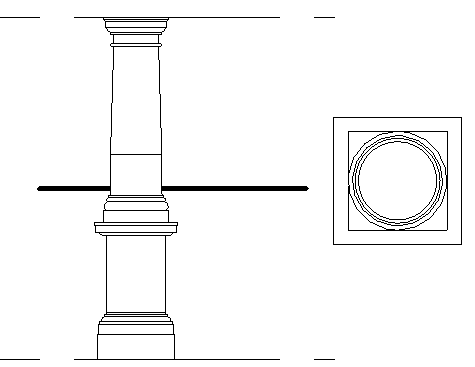

Na poniższym rysunku rodzina słupów została zapisana z włączonym parametrem Pokaż predefiniowany przekrój rodziny w rzutach. Została ona wczytana do projektu i dodano linię poziomą, aby oznaczyć płaszczyznę cięcia rzutu. Płaszczyzna cięcia rzutu projektu nie ma wpływu na wyświetlanie kolumny.
