Stosowanie wsporników podczas tworzenia stropu konstrukcyjnego

1. Otwórz rzut zawierający belki lub przęsło podpierające strop konstrukcyjny.
2. Na wstążce kliknij ikonę Strop konstrukcyjny.

   Gdzie to jest?

   • Karta Konstrukcjapanel Konstrukcjalista rozwijana StropStrop: konstrukcyjny
   • Karta Architekturapanel Zbudujlista rozwijana Strop Strop: konstrukcyjny
3. Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel RysujLinia obwiedni, a następnie kliknij przycisk (Wskaż podpory).
4. Na palecie Właściwości, w obszarze Inne wprowadź wartości odsunięcia dla Wspornika betonowego i Wspornika stalowego.
5. Kliknij przycisk Zastosuj.
6. Wybierz belki, które mają podpierać strop konstrukcyjny.
7. Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel TrybZakończ tryb edycji.

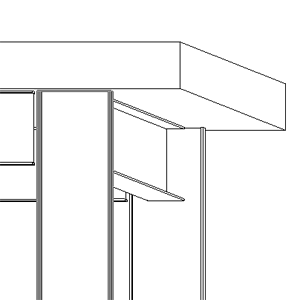

Uwaga: Odsunięcie wspornika jest stosowane w stosunku do kierunku, w którym została utworzona krawędź płyty stropowej. Ma to zastosowanie do szkicowania linii, wskazywania podpór i tworzenia stropów konstrukcyjnych na podstawie wskazywania ścian. W wystąpieniach gdzie wspornik znajduje się wewnątrz stropu konstrukcyjnego: przejdź do trybu szkicowania, wybierz krawędź i zmień wartości wspornika na wartości ujemne.
