- Na rzucie wybierz poręcz.
- Na palecie Właściwości kliknij przycisk
Edytuj typ. - W oknie dialogowym Właściwości typu dla parametru Położenie balustrady kliknij przycisk Edytuj.
- Określ rodzinę słupków początkowych, narożnych i końcowych. Wybierz wartość Brak, jeśli na początku, w narożnikach lub na końcu poręczy słupki nie powinny być wyświetlane.

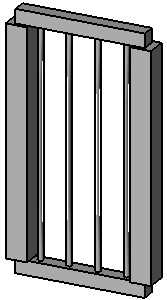

Rodziny tralek są domyślnie przycinane, aby nie krzyżowały się z poręczą. Taka sytuacja jest pokazana na ilustracji poniżej: ustawienie to może nie być odpowiednie dla słupków. Aby ustawić krzyżowanie się słupków z poręczą, kliknij prawym przyciskiem myszy typ rodziny w Przeglądarce projektu, a następnie kliknij przycisk Właściwości. Wybierz właściwość Słupek.
- Określ podstawę dla każdego słupka.
- Opcjonalnie wprowadź wartość odsunięcia podstawy każdego słupka.
- Określ górę dla każdej.
- Opcjonalnie wprowadź wartość dla właściwości Odsunięcie góry.
- Opcjonalnie wprowadź wartość w polu Odstęp.
- Opcjonalnie wprowadź wartość w polu Odsunięcie.
- Wybierz położenie słupków narożnych według następujących warunków:
Jeśli... Wtedy... chcesz umieścić narożny słupek na końcu każdego segmentu poręczy wybierz Koniec każdego segmentu. chcesz umieścić narożny słupek, kiedy segment poręczy skręca o większą niż dana wartość wybierz opcję Kąty większe niż i wpisz wartość dla kąta. Jeśli poręcz skręca pod kątem większym niż ta wartość, słupek jest umieszczony na zakręcie. Zwykle wartość ta pozostaje równa 0. Kąty skrętu są mierzone w rzucie. Przerwania segmentów poręczy niewystępujące na zakręcie są ignorowane. Jeśli nie chcesz umieścić słupka niezależnie od innych przerw lub skrętów w poręczy, wybierz opcję Nigdy. - Kliknij przycisk Zastosuj, aby wyświetlić zmiany w modelu.
- Kliknij przycisk OK.
