Krawędzie płyty piętra

Dodajesz krawędzie płyty stropowej przez wybranie krawędzi poziomych pięter. Możesz również wybrać linie modelu.

1. Kliknij opcję (Strop: krawędź płyty stropowej).

   Gdzie to jest?

   • Kliknij kolejno kartę Architekturapanel Zbudujlistę rozwijaną Strop(Strop: krawędź płyty stropowej)
2. Podświetl poziome krawędzie podłóg i kliknij, aby umieścić krawędź płyty stropowej.

   Możesz również kliknąć linie modelu. Gdy klikniesz krawędzie, program Revit LT potraktuje je jako jedną ciągłą krawędź płyty stropowej. Jeśli segmenty krawędzi płyt stropowych spotykają się w narożnikach, łączą się w sposób ścięty.

3. Aby zakończyć bieżącą krawędź płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel Umieszczanie Rozpocznij ponownie krawędź płyty stropowej.
4. Aby rozpocząć kolejną krawędź płyty stropowej, przesuń wskaźnik na nową krawędź i kliknij, aby ją umieścić.
5. Aby zakończyć umieszczanie krawędzi płyty stropowej, kliknij kolejno kartę Zmień | Umieść krawędź płyty stropowejpanel WybierzZmień.

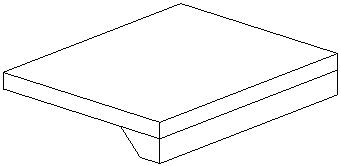

   Płyta stropowa dodana do piętra

Wskazówki

• Możesz umieścić krawędzie płyty stropowej w widokach 2D (takich jak rzut czy widok przekroju) lub w widokach 3D. Obserwuj pasek stanu, aby odnaleźć właściwe odniesienia. Jeśli na przykład umieszczasz krawędzie płyty stropowej na piętrze, pasek stanu może się wyświetlić: Piętro : Parter: Odniesienie.
• Aby podświetlić odniesienie, podczas umieszczania krawędzi płyty stropowej w przekroju umieść wskaźnik obok rogów stropu.
