Stosowanie wsporników do istniejącego stropu konstrukcyjnego

1. Wybierz strop konstrukcyjny w rzucie.
2. Kliknij kolejno kartę Zmień | Kondygnacjepanel Tryb Edytuj szkic.
3. Wybierz krawędź płyty stropowej, która otrzyma wspornik.

4. Na pasku opcji wprowadź wartości odsunięcia wspornika dla betonowego stropu konstrukcyjnego i płyty metalowej.

   Uwaga: Wspornik jest stosowany tylko do wybranej linii szkicu, a nie do całego stropu konstrukcyjnego.
5. Powtórz czynności opisane w punktach od 1 do 4 w przypadku wszystkich krawędzi płyty stropowej wymagających podparcia wspornikiem.
6. Kliknij kolejno kartę Zmień | Edytuj obwiedniępanel TrybZakończ tryb edycji.

Uwaga: Odsunięcie wspornika jest stosowane w stosunku do kierunku, w którym została utworzona krawędź płyty stropowej. Ma to zastosowanie do szkicowania linii, wskazywania podpór i tworzenia stropów konstrukcyjnych na podstawie wskazywania ścian. W wystąpieniach gdzie wspornik znajduje się wewnątrz stropu konstrukcyjnego: przejdź do trybu szkicowania, wybierz krawędź i zmień wartości wspornika na wartości ujemne.

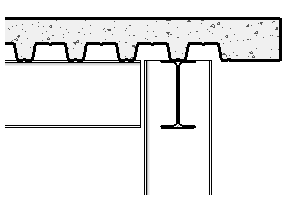

Poniżej znajduje się widok przekroju betonowego stropu konstrukcyjnego z metalową płytą. Podparta krawędź betonowa jest przedłużona poza belkę nośną.
