Program Revit LT zapewnia możliwość kontrolowania wyświetlania betonowych komponentów konstrukcyjnych, które są ukryte w widoku. Wyświetlanie niewidocznych linii ścian, stropów, ram, słupów i fundamentów kontrolowane jest przez następujące parametry widoku:
- Dziedzina
Dziedzina musi być ustawiona na Konstrukcje, aby linie niewidoczne ukazane były jako ukryte.
- Styl wizualny
Po wybraniu dla opcji Grafika modelu ustawienia Ukryty lub Cieniowane z krawędziami niewidoczne linie są przedstawiane jako ukryte.
Uwaga: Wzór ukrytych linii jest ustawiany w oknie dialogowym Widoczność/Grafika. Zobacz GUID-62EE20DA-E773-4049-B90C-38EAC5FE1814.htm#WS46B90C3CB2C58CAD922804FC7FA4315F-7F7D.

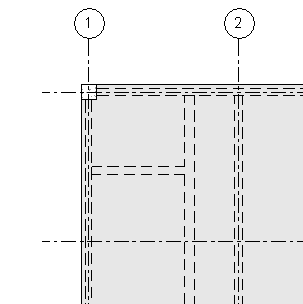

Rzut stropu konstrukcyjnego i belek konstrukcyjnych umieszczonych w ścianach betonowych
