Stężenia można dodać w widoku rzutu lub w widoku elewacji konstrukcyjnej.
Aby dodać stężenia w widoku elewacji konstrukcyjnej:
- Otwórz widok elewacji konstrukcyjnej.
- Jeśli to konieczne, wczytaj dodatkowe stężenia z folderu Structural/Framing znajdującego się w folderze Library w grupie programu Revit. Więcej informacji znajduje się w temacie Wczytywanie zastrzałów konstrukcyjnych.
- Kliknij kolejno kartę Konstrukcja
panel Konstrukcja
Stężenie. - Na palecie Właściwości z listy rozwijanej Wybór typu wybierz odpowiednie stężenie.
- Kliknij paletę Właściwości, aby edytować właściwości stężenia przed dodaniem go do modelu.
- W obszarze rysunku zaznacz punkt przyciągania, gdzie znajdzie się początek stężenia, np. słup konstrukcyjny. Kliknij, aby określić punkt początkowy.
Przyciąganie w celu rozpoczęcia stężenia

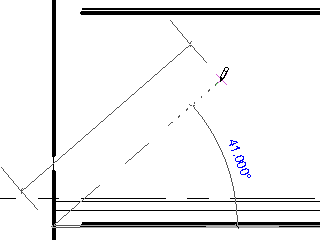

- Przesuń wskaźnik po przekątnej, aby naszkicować stężenie, i umieść wskaźnik w pobliżu kolejnego elementu konstrukcyjnego, aby go przyciągnąć. Kliknij, aby umieścić punkt końcowy.
Przykładowe zastrzały w widoku elewacji konstrukcyjnej
Aby dodać zastrzał w rzucie:
- Otwórz rzut.
- Kliknij kolejno kartę Konstrukcjapanel Konstrukcja Stężenie.
- Na pasku opcji sprecyzuj Poziom początkowy i odległość odsunięcia oraz Poziom końcowy wraz z odległością odsunięcia.
- Kliknij punkt początkowy i końcowy zastrzału w projekcie.
