- Podczas definiowania kształtu ściany na ścianie nieustawionej poziomo ani pionowo w rzucie przed rozpoczęciem szkicowania w elewacji należy narysować odcinek równoległy do ściany. Zostanie wyświetlone okno dialogowe Przejdź do widoku. W programie Revit jako optymalny widok dla edycji rysunku sugerowany jest przekrój.
- Podczas edycji elewacji profilu ściany dołączonej do innego elementu tymczasowo zostały przywrócony pierwotny kształt i wysokość ściany. Jeśli na przykład wykonywane jest dołączenie ściany do dachu, zanim ściana zostanie dołączona do dachu, w profilu ściany przyjęte jest założenie o niezwiązanej wysokości. W rezultacie może się okazać, że ściana nie ma odpowiedniej wysokości, aby zakończyć edycję profilu elewacji. Aby zmienić niepołączoną wysokość, kliknij paletę Właściwości.
Kiedy edytuje się profil elewacji, należy mieć na uwadze, że po zakończeniu rysunku góra lub dół ściany przyłącza się jedynie w miejscu, gdzie linie poziome leżą współliniowo z płaszczyznami odniesienia.

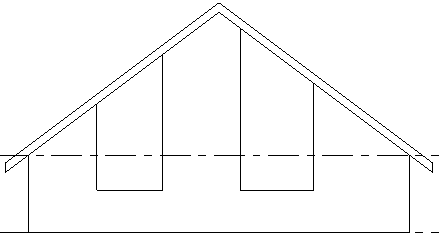

Przykładowy naszkicowany profil. Należy zauważyć, że górne linie rysunku są współliniowe z płaszczyznami odniesienia.

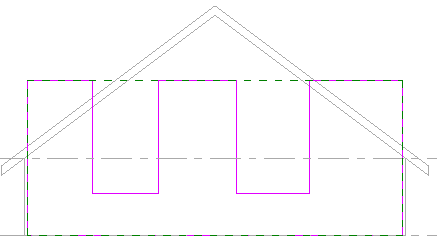

Ukończona ściana dołączona do dachu. Niewspółliniowe linie poziome ze szkicu nie zostały dołączone.
