Przykłady automatycznego wykrywania

Funkcja automatycznego wykrywania umożliwia automatyczne dostosowanie modelu analitycznego podczas tworzenia w projekcie następujących elementów konstrukcyjnych.

  1. Belki

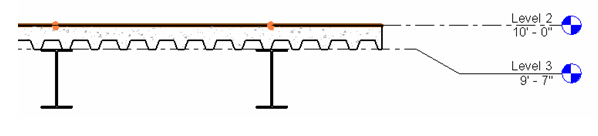

    Podczas tworzenia odpowiednie płaszczyzny rzutowania belki na strop konstrukcyjny są dopasowywane do rzutowania pionowego belki (parametry Model analityczny) ustawionego na automatyczne wykrywanie, jak pokazano na rysunku:

  2. Słupy

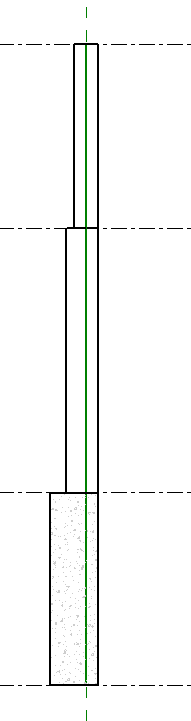

    Podczas tworzenia funkcja automatycznego wykrywania umieszcza model analityczny słupów i ścian na tej samej płaszczyźnie.

  3. Stropy konstrukcyjne i ściany

    Podczas tworzenia funkcja automatycznego wykrywania wyrównuje pionową i poziomą płaszczyznę rzutowania analitycznego ścian bez względu na jakiekolwiek różnice grubości ścian lub położenia płaszczyzny rzutowania.

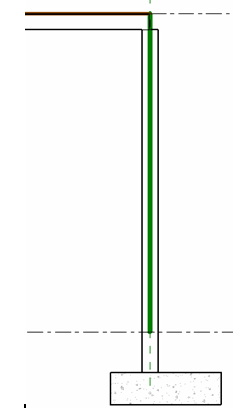

    Jeśli ściana i strop są połączone, górna lub dolna płaszczyzna modelu analitycznego ściany będzie zbieżna z modelem analitycznym stropu.

    Jeśli część ściany jest wydłużona poza dach (parapet), w modelu analitycznym ściany można określić, że obciążenia, które znajdują się ponad poziomem z elementami ramy, zostaną wykluczone.

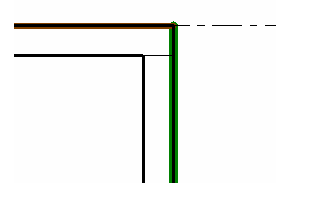

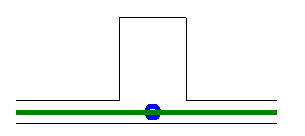

    Jeśli krawędź analityczna stropu przecina się z modelem analitycznym belki lub ściany, zewnętrze ściany może zostać zdefiniowane jako płaszczyzna rzutowania analitycznego. Może również zostać przycięta do analitycznego/fizycznego modelu stropu, jak pokazano na następującym rysunku:
