Umieszczanie obciążeń liniowych na nachylonej ramie

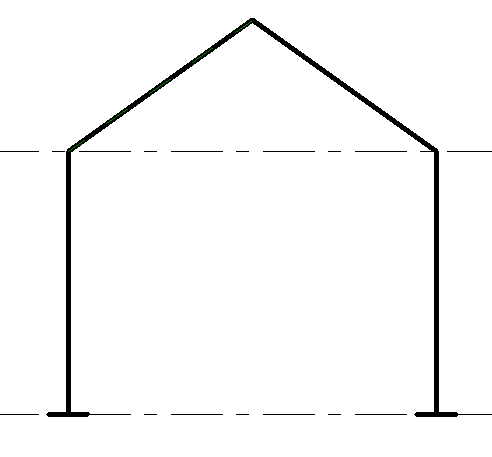

W tym ćwiczeniu jest używana nachylona rama przedstawiona poniżej.

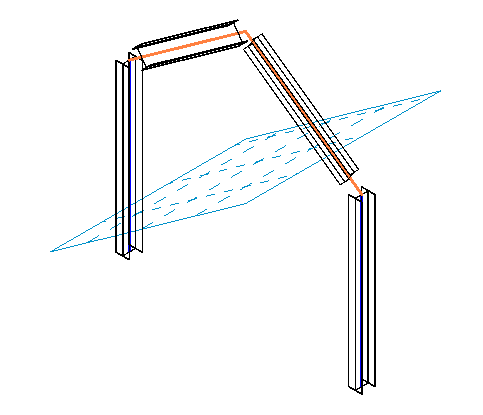

Ustaw płaszczyznę roboczą

Dodawanie obciążenia liniowego do nachylenia za pomocą bieżącej płaszczyzny roboczej

Dodaj obciążenie liniowe prostopadle do pionowego elementu ramy, używając opcji Przenoszone obciążenie liniowe

1. Wybierz kolejno kartę Konstrukcjapanel Płaszczyzna roboczapozycję Płaszczyzna odniesienia.

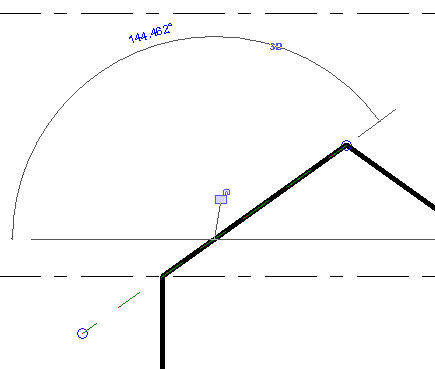

2. Narysuj płaszczyznę odniesienia, tak jak pokazano na rysunku.

3. Kliknij kartę Konstrukcjapanel Płaszczyzna robocza Ustaw.
4. W oknie dialogowym Płaszczyzna robocza wybierz opcję Wskaż płaszczyznę.
5. W obszarze rysunku wybierz płaszczyznę odniesienia. Płaszczyzna robocza zostaje dostosowana do kąta nachylenia ramy.

6. Kliknij kolejno kartę analizypanel obciążeńObciążenia.
7. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia Obciążenie liniowe.
8. Na palecie Właściwości wybierz wartość parametru Przypadek obciążenia. Informacje o przypadku obciążenia znajdują się w temacie Dodawanie przypadku obciążenia lub charakteru obciążenia.
9. Dla opcji Zorientuj wybierz opcję Płaszczyzna robocza.

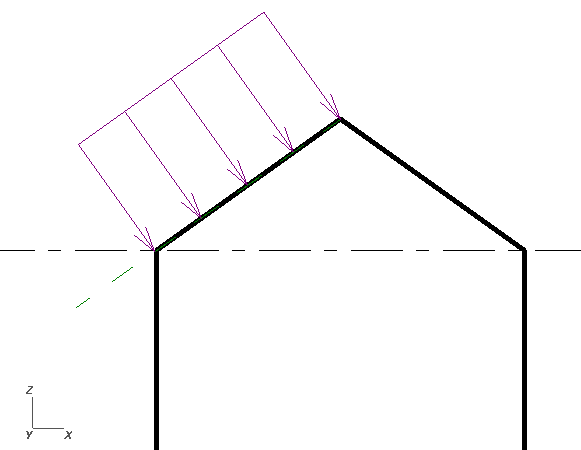

10. Narysuj obciążenie liniowe w następujący sposób:
    • Wybierz punkt końcowy elementu znajdującego się w podstawie nachylenia.
    • Wybierz punkt końcowy elementu znajdującego się na szycie nachylenia.

11. Kliknij kartę Konstrukcjapanel Płaszczyzna robocza Ustaw.
12. W oknie dialogowym Płaszczyzna robocza wybierz opcję Wskaż płaszczyznę.
13. Wybierz nową płaszczyznę odniesienia.
14. Kliknij kolejno kartę analizypanel obciążeńObciążenia.
15. Kliknij kolejno kartę Zmień | Umieść obciążeniapanel Obciążenia Przenoszone obciążenie liniowe.
16. Na palecie Właściwości wprowadź wartość parametru Przypadek obciążenia. Informacje o przypadku obciążenia znajdują się w temacie Dodawanie przypadku obciążenia lub charakteru obciążenia.
17. Wybierz wartość do zorientowania.
18. Wybierz element pionowy.

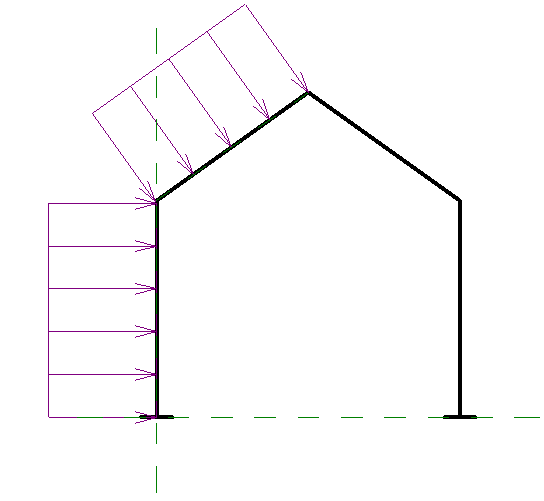

    Obciążenie liniowe zostaje dodane prostopadle do pionowego elementu w dodatniej części osi x i utworzone za pomocą płaszczyzny roboczej obiektu nadrzędnego.
