Opcja umożliwiająca utworzenie rodzin pionowych odnosi się tylko do rodzin, których obiektami nadrzędnymi są stropy, sufity, dachy i powierzchnie terenu.
Dla komponentu rodziny (takiego jak drzewo, klimatyzator, żyrandol lub grzejnik wody) można włączyć opcję Zawsze pionowo. Po wczytaniu komponentu do projektu wyświetlany będzie on pionowo niezależnie od nachylenia obiektu nadrzędnego.
W przypadku samochodu, ławki lub tryskacza można ustawić opcję Zawsze pionowo w pozycji Nie. Umożliwia to dostosowanie elementu do nachylenia obiektu nadrzędnego.
Przykłady

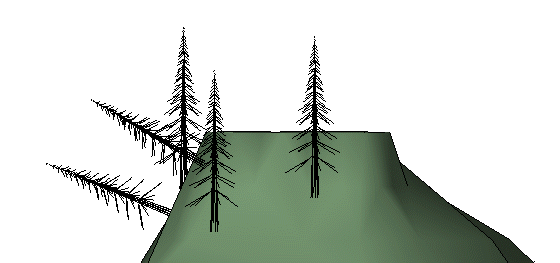

Przykład rodzin pionowych i niepionowych: trzy drzewa mają ustawiony parametr Zawsze pionowo, a dwa nie.
Przykład pionowego podgrzewacza wody
Aby ustawić w rodzinie parametr Zawsze pionowo
- W Edytorze rodzin kliknij kolejno kartę Utwórz
panel Właściwości
(Kategoria i parametry rodziny). - W oknie dialogowym Kategoria i parametry rodziny w obszarze Parametry rodziny wybierz opcję Zawsze pionowo.
- Kliknij przycisk OK.
