Do analizy obciążeń ogrzewania i chłodzenia należy koniecznie uwzględnić kubaturę całego budynku. Są to obszary, które istnieją jako wgłębienia, szyby i ściany instalacyjne. Te małe przestrzenie należą do jednej z trzech kategorii:

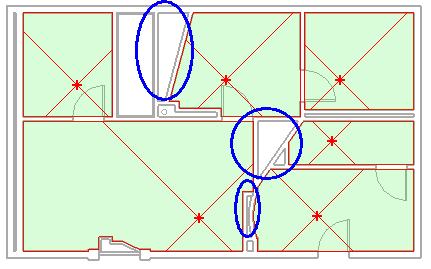

- Obszary asymetryczne nie są ograniczone przez równoległe komponenty ograniczające pomieszczenie. Są to często obszary trójkątne lub obszary ograniczone przez ściany zakrzywione.
Jeśli w takich obszarach jest umieszczana przestrzeń, powierzchnie styczne do innych przestrzeni są interpretowane jako wewnętrzne. Jeśli nie umieszczono przestrzeni, powierzchnia jest określana jako Wewnętrzna lub Zewnętrzna za pomocą parametru Funkcja typu ściany ograniczającej obszar. Jeśli funkcję ustawiono na Wewnętrzna lub Rdzeń-szyb, powierzchnia będzie interpretowana jako wewnętrzna. Jeśli funkcję ustawiono na Zewnętrzna, Fundament, Oporowa lub Podbicie, powierzchnia będzie interpretowana jako zewnętrzna.
- Przestrzenie klinowe są to wąskie obszary ograniczone przez równolegle wewnętrzne komponenty ograniczające pomieszczenia. W poniższych warunkach program Revit automatycznie dodaje kubaturę przestrzeni klinowych do objętości przestrzeni stycznej:
- Identyczne równoległe komponenty ograniczające pomieszczenie zamykają przestrzeń klinową i
- Szerokość przestrzeni klinowej jest równa lub mniejsza niż wartość parametru Tolerancja podporządkowania, określona w oknie dialogowym Analiza energetyczna i
- Komponent przestrzeni został umieszczony w przestrzeniach stycznych po obu stronach przestrzeni klinowej.

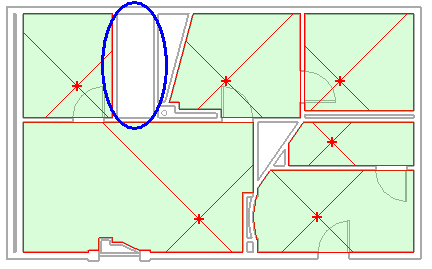

Pomimo, że na poniższej ilustracji istnieje kilka niezdefiniowanych przestrzeni (wgłębień, szybów i ścian instalacyjnych), tylko przestrzenie klinowe oznaczone symbolem koła w modelu mogą być automatycznie uwzględniane w obliczeniach kubatury dla analizy obciążeń ogrzewania i chłodzenia.
Program Revit automatycznie oblicza kubaturę przestrzeni klinowej w głównej przestrzeni stycznej. Przestrzenie klinowe muszą zawierać komponenty przestrzeni umieszczone w przestrzeniach stycznych po obu stronach przestrzeni klinowej. Na poprzedniej ilustracji wąska przestrzeń znajdująca się skrajnie na lewo nie jest klasyfikowana jako przestrzeń klinowa.

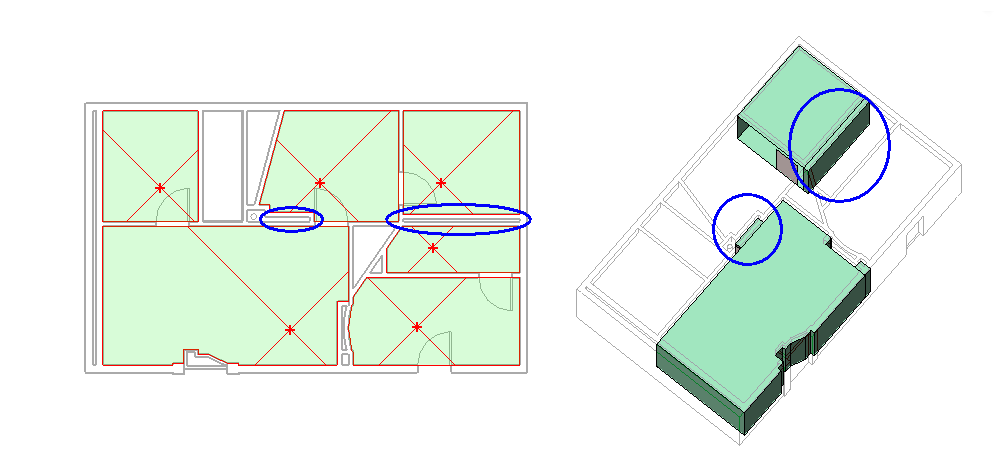

Jak pokazano w modelu analitycznym po prawej stronie, kubatura przestrzeni klinowych jest scalona z objętością przestrzeni stycznej. Przestrzeń w środku modelu jest podzielona w ten sposób, że tylko objętości między identycznymi równoległymi ścianami są rozpoznawane jako klinowe. Tylko objętość tej części przestrzeni, która spełnia tolerancję przestrzeni klinowej jest dodawana do objętości większego (stycznego) pomieszczenia. W modelu analitycznym po prawej stronie pokazano, w jaki sposób przestrzeń jest podzielona. Często łatwiej jest usunąć właściwość ograniczającą pomieszczenie dla ściany niż polegać na przestrzeniach klinowych automatycznie rozpoznawanych i uwzględnianych w obliczeniach kubatury.
Uwaga: Kubatura przestrzeni klinowych zostaje obliczona podczas wykonywania analizy obciążeń ogrzewania i chłodzenia przy użyciu zintegrowanego narzędzia lub podczas eksportowania projektu do pliku gbXML.Komponenty ograniczające wewnętrzną przestrzeń klinową są traktowane jako wnętrze. Przestrzenie klinowe nie zawierają komponentu przestrzeni i dlatego cieniowanie przestrzeni nie jest wyświetlane w rzucie, ani w widoku przekroju. Jednakże, przestrzenie klinowe są wyświetlane jako część przestrzeni stycznej w modelu analitycznym w oknie dialogowym Obciążenia ogrzewania i chłodzenia, natomiast kubatura przestrzeni klinowych jest obliczana podczas analizy obciążeń ogrzewania i chłodzenia.
Wskazówka: Parametr Tolerancja przestrzeni rozszczepionych określa właściwość danych energii (kliknij kartę Zarządzaj
panel Ustawienia
Informacje o projekcie, a następnie opcję Edytuj dla parametru Ustawienia energii). - Obszary symetryczne są w pełni ograniczone przez równoległe komponenty ograniczające pomieszczenie, ale ich oś separacji przestrzeni klinowej przekracza wartość parametru Tolerancja przestrzeni klinowej.
Jeśli w takich obszarach jest umieszczana przestrzeń, powierzchnie styczne do innych przestrzeni są interpretowane jako wewnętrzne. Jeśli nie umieszczono przestrzeni, powierzchnia jest określana jako Wewnętrzna lub Zewnętrzna za pomocą parametru Funkcja typu ściany ograniczającej obszar. Jeśli funkcję ustawiono na Wewnętrzna lub Rdzeń-szyb, powierzchnia będzie interpretowana jako wewnętrzna. Jeśli funkcję ustawiono na Zewnętrzna, Fundament, Oporowa lub Podbicie, powierzchnia będzie interpretowana jako zewnętrzna.
