Szkicowanie zbrojenia powierzchniowego

Szkic zbrojenia powierzchniowego w stropach, ścianach lub płytach fundamentowych dla dużych obszarów wymagających zbrojenia.

1. Kliknij kartę Konstrukcjapanel Zbrojenie Powierzchnia.
   Uwaga: Narzędzie jest dostępne również na karcie kontekstowej wyboru dla elementów, które są prawidłowymi obiektami nadrzędnymi zbrojenia.
2. Wybierz strop, ścianę lub płytę fundamentową, aby otrzymać zbrojenie powierzchniowe.
3. Kliknij kolejno kartę Zmień | Utwórz obwiednię zbrojeniapanel Rysuj Linia zbrojenia.
4. Jednym kliknięciem wybierz punkt początkowy szkicu zbrojenia powierzchniowego.
5. Kontynuuj wybieranie punktów tak długo, aż zostanie utworzona zamknięta pętla.


   Symbol równoległych linii wskazuje krawędź głównego kierunku zbrojenia powierzchniowego.

6. Kliknij kolejno kartę Zmień | Utwórz obwiednię zbrojeniapanel Tryb Zakończ tryb edycji.

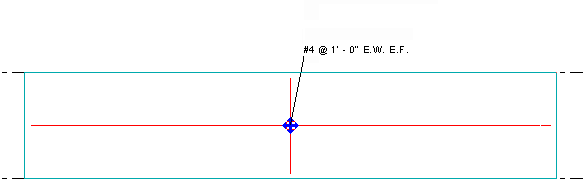

   W programie Revit na gotowym szkicu zostaje umieszczony symbol zbrojenia powierzchniowego razem z oznaczeniem w środku zbrojenia powierzchniowego. Aby uzyskać więcej informacji, zobacz sekcję Oznaczanie zbrojenia powierzchniowego.

   Uwaga: Po umieszczeniu zbrojenia powierzchniowego jego elementy nie są widoczne. Jeśli chcesz je wyświetlić, możesz określić widoczność elementów zbrojeniowych w sekcji Grafika zbrojenia po ścieżce na palecie Właściwości. Ustawienie widoczności jest dostępne tylko wtedy, gdy obiekt nadrzędny zbrojenia jest zbrojeniem powierzchniowym. Aby uzyskać więcej informacji, zobacz sekcję Modyfikowanie ustawień zbrojenia.
