- Narysuj ścianę warstwową i umieść obiekt wstawiany w ścianę.
- Na pasku sterowania widokiem kliknij kolejno przycisk
(Poziom szczegółowości)
Wysoki, tak aby było widać warstwy ściany. - Zaznacz ścianę i na palecie Właściwości kliknij przycisk
(Edytuj typ). - W opcji Zawijanie przy otworach zaznacz wartość Oba.
- Kliknij przycisk OK.
- Kliknij kolejno kartę Opispanel Wymiar
(Wyrównany). - Na pasku opcji wybierz opcję Powierzchnie warstwy nośnej.
- Zaznacz zewnętrzną granicę warstwy nośnej jako odniesienie dla wymiaru.

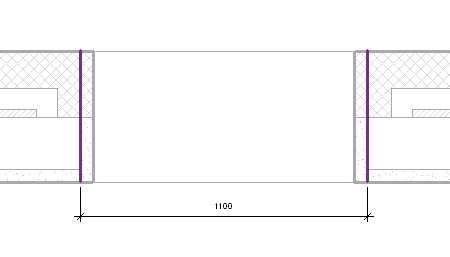

Punkty odniesienia wymiaru dla obiektu prostopadłego wstawionego

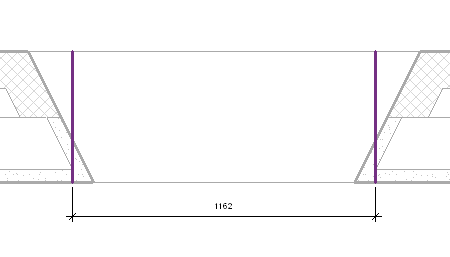

Punkty odniesienia wymiaru dla obiektu nieprostopadłego wstawionego
