Zapoznanie z terminami występującymi w programie Revit

Większość terminów określających obiekty programu Revit to terminy powszechne i standardowe w branży. Niektóre pojęcia są jednak unikatowe dla programu Revit. Ich poznanie ma kluczowe znaczenie dla zrozumienia zasad działania programu.

Projekt

W programie Revit projekt to pojedyncza baza danych zawierająca informacje o tworzonym projekcie — model informacji o budynku. Plik projektu zawiera wszystkie informacje na temat projektu budynku: od geometrii aż po dane konstrukcyjne. Informacje te zawierają komponenty używane do projektowania modelu, widoki i rysunki projektu. Dzięki używaniu jednego pliku projektu w programie Revit ułatwione jest wprowadzanie zmian do projektu i odzwierciedlanie zmian we wszystkich skojarzonych obszarach (rzuty, widoki elewacji, przekroje, zestawienia i tak dalej). Śledzenie tylko jednego pliku ułatwia też zarządzanie projektem.

Poziom

Poziomy są nieograniczonymi poziomymi płaszczyznami, które stanowią odniesienie dla takich elementów jak dachy, stropy i sufity. Poziomy najczęściej używane są do zdefiniowania wysokości lub kondygnacji w budynku. Tworzysz poziom dla każdego piętra lub innego poziomu odniesienia w budynku; na przykład: parter, szczyt ściany, fundament. Aby dodawać poziomy, musisz "znajdować się" w widoku przekroju lub elewacji.

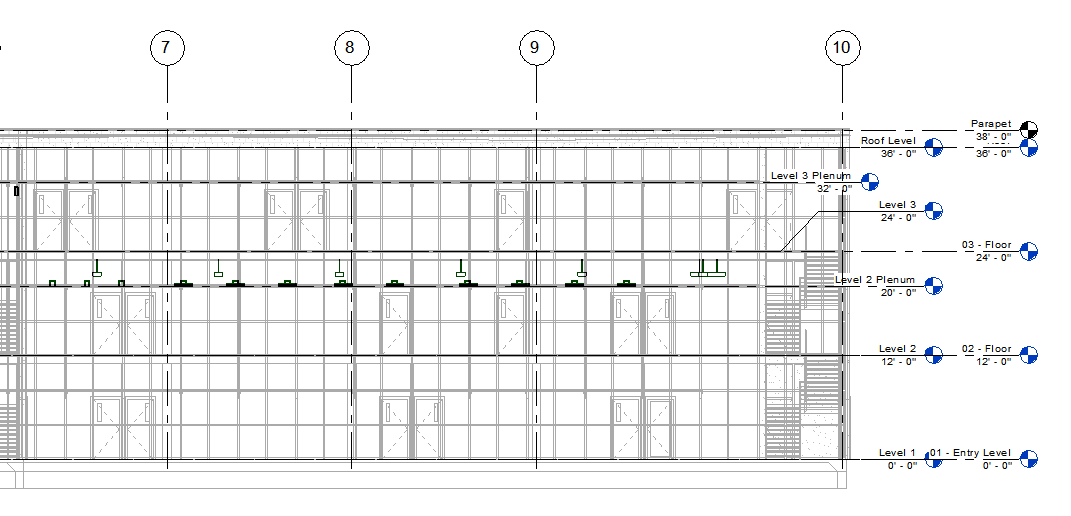

Poziomy w programie Revit Architecture

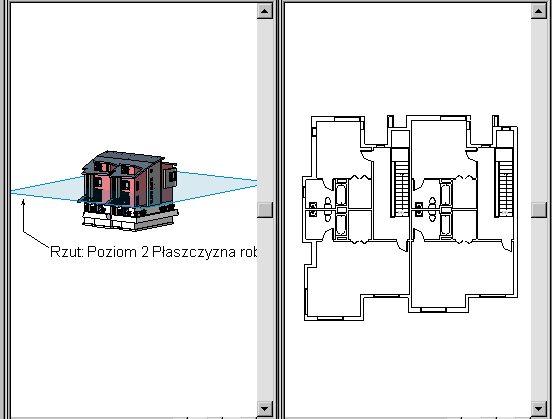

Poniższy rysunek przedstawia Poziom 2 płaszczyzny roboczej przecinającej widok 3D i znajdujący się obok niego odpowiedni rzut.

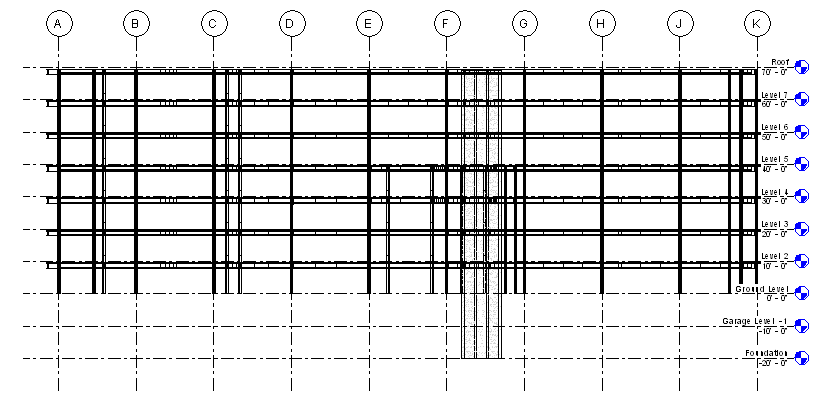

Poziomy w programie Revit Structure

Poziomy w programie Revit MEP

Element

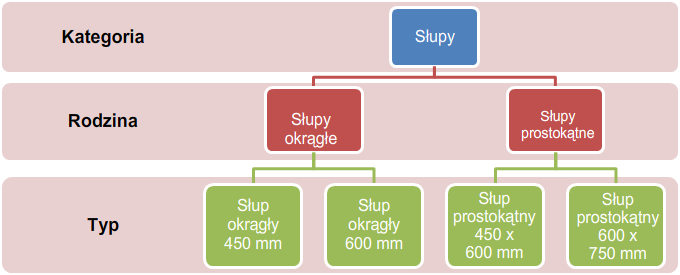

Podczas tworzenia projektu użytkownik dodaje do niego parametryczne elementy budynku. Program Revit klasyfikuje elementy według kategorii, rodzin i typów.

Kategoria

Kategoria jest grupą elementów używanych do modelowania lub dokumentowania projektu budynku.

Przykłady

• Kategorie elementów modelu: ściany, belki

Kategorie elementów modelu: ściany, belki

Kategorie elementów modelu: urządzenia mechaniczne, terminale wentylacyjne
• Kategorie elementów opisów: oznaczenia i uwagi tekstowe.

Rodzina

Rodziny są klasami elementów danej kategorii. Rodzina grupuje elementy o podobnym zestawie parametrów (właściwości), identycznym zastosowaniu oraz podobnej reprezentacji graficznej. Różne elementy wewnątrz rodziny mogą mieć różne wartości swoich właściwości, lecz zestaw właściwości — ich nazwy i znaczenie — są takie same.

Przykłady

• Sześciopanelowe drzwi kolonialne tworzą jedną rodzinę, pomimo że drzwi tworzące tę rodzinę występują w różnych rozmiarach i zbudowane są z różnych materiałów.

Za rodzinę można uznać wiązary, chociaż podpory środników tworzące rodzinę występują w różnej wielkości i są zbudowane z różnych materiałów.

Za rodzinę można uznać oprawę oświetleniową, chociaż żyrandole tworzące rodzinę występują w różnej wielkości i są zbudowane z różnych materiałów.

W narzędziu Revit używane są następujące rodzaje rodzin:

• Rodziny wczytywalne można wczytywać do projektu i tworzyć z szablonów rodzin. Możesz ustawić zestaw właściwości i graficzne przedstawienie rodziny.
• Rodzin systemowych nie można wczytać ani utworzyć jako oddzielnych plików.
  • Program Revit zawiera predefiniowany zestaw właściwości i graficzną reprezentację rodzin systemowych.
  • Na podstawie predefiniowanych typów można generować nowe typy należące do danej rodziny w projekcie. Na przykład w systemie jest predefiniowane zachowanie poziomu. Można jednak tworzyć różne typy poziomów o różnych kompozycjach.
  • Rodziny systemowe można przenosić między projektami.

  Przykłady

  • Ściany, wymiary, sufity, dachy, podłogi i poziomy

  Płyty stropowe, wymiary, dachy i poziomy

  Kanały, rury i przewody
• Rodziny lokalne definiują elementy niestandardowe tworzone w kontekście projektu. Element lokalny należy utworzyć, gdy w projekcie wymagana jest unikatowa geometria, która nie będzie używana ponownie, lub geometria, dla której musi zostać zachowana co najmniej jedna relacja z geometrią w innym projekcie.

  Ponieważ elementy lokalne są przeznaczone do ograniczonego stosowania w projekcie, każda z nich zawiera tylko jeden typ. Istnieje możliwość utworzenia wielu rodzin lokalnych w projektach; w projektach można również umieszczać kopie tego samego elementu lokalnego. W przeciwieństwie do systemowych i standardowych rodzin komponentów nie można powielać typów rodzin lokalnych w celu utworzenia wielu typów.

Typ

Każda rodzina może mieć kilka typów. Typ może stanowić rodzinę elementów o określonej wielkości; przykładem takiego typu mogą być tabele rysunkowe o rozmiarze 30” X 42” lub A0. Typem może być również styl, np. domyślny wyrównany lub domyślny kątowy styl dla wymiarów.

Wystąpienie

Wystąpieniami są rzeczywiste obiekty (pojedyncze elementy) umieszczone w projekcie i mające określone położenie w budynku (wystąpienia modelu) lub na arkuszu rysunku (wystąpienia opisu).
