Używając narzędzia Powtarzanie szczegółu, można naszkicować ścieżkę zdefiniowaną przez 2 punkty. Ścieżka jest następnie wypełniana wzorem komponentów szczegółów. Wzór jest typem rodziny nazywanym powtarzaniem szczegółu. Można kontrolować wygląd rodziny za pomocą ich właściwości typu. Właściwości typu obejmują rodzinę komponentów szczegółów zastosowaną do powtarzania szczegółu i rozmieszczenia poszczególnych komponentów szczegółów, które tworzą powtarzanie szczegółu. Powtarzanie szczegółu jest w zasadzie szykiem komponentów szczegółów. Tak jak inne narzędzia szczegółów, powtarzanie szczegółu jest widoczne tylko w widoku, w którym zostało narysowane.
Powtarzanie szczegółu jest przydatne przede wszystkim w rzutach i przekrojach.
Aby utworzyć powtarzanie szczegółu
- Kliknij kolejno kartę Opis
panel Szczegółlistę rozwijaną Komponent
(Powtarzanie szczegółu). - Naszkicuj powtarzanie szczegółu, a następnie kliknij opcję Zmień.
- Kliknij kolejno kartę Zmień | Elementy szczegółupanel Właściwości
(Właściwości typu). - W oknie dialogowym Właściwości typu kliknij opcję Powiel i podaj nazwę typu powtarzania szczegółu.
- Wybierz komponent szczegółu dla parametru Szczegół.
Jeśli trzeba, wczytaj więcej komponentów szczegółów ze standardowej biblioteki programu Revit lub utwórz swoje własne. Zobacz Wczytywanie rodzin, aby uzyskać więcej informacji na temat wczytywania rodziny komponentów szczegółów. Zobacz Tworzenie rodziny komponentów szczegółów, aby uzyskać więcej informacji na temat tworzenia rodziny komponentów szczegółów.
- Ustaw układ dla powtarzania szczegółu:
- Polecenie Wypełnij dostępną przestrzeń oznacza, że szczegół jest powtórzony wzdłuż długości ścieżki, tak że jego rozmieszczenie jest równe szerokości szczegółu.
- Ustalona odległość oznacza, że szczegół jest rozmieszczony według dokładnej wartości wyszczególnionej dla parametru Odstęp zaczynającej się na początku ścieżki. Zobacz poniższy opis parametru Odstęp.
- Ustalona liczba oznacza, że ustawiona liczba szczegółów jest umieszczona wzdłuż ścieżki, podczas gdy rozmieszczenie jest dostosowywane tak, aby utrzymać tę liczbę. Po ustawieniu tego parametru typu należy ustawić parametr Liczba we właściwościach wystąpienia rodziny.
- Maksymalny odstęp oznacza, że szczegół jest rozmieszczony na równej przerwie wzdłuż długości ścieżki w odległości określonej przez wartość wpisaną dla parametru Odstęp. Rzeczywisty odstęp może być mniejszy, aby zapewnić umieszczenie całego komponentu na każdym końcu ścieżki.
- Wybierz parametr Wewnątrz, aby ograniczyć rozmieszczenie szczegółów nie dalej niż do długości ścieżki.
Jeśli ten parametr nie zostanie wybrany, pierwszy i ostatni szczegóły będą ustawione według zdefiniowanego początku w rodzinie komponentów szczegółów. Oznacza to, że pierwszy i ostatni szczegóły mogą wychodzić poza długość ścieżki.
- Jeśli układ zostanie ustawiony na wartość Stała odległość lub Maksymalny odstęp, parametr Odstęp zostaje włączony. Wpisz wartość dla tego parametru.
- Można wybrać, w jaki sposób komponent szczegółu ma się obracać we wzorze.
- Kliknij przycisk OK, aby zamknąć okno dialogowe Właściwości typu.
- W przypadku ustawienia parametru Warstwa na wartość Stała liczba, w obszarze Paleta Właściwości wprowadź wartość parametru Liczba.
- Z listy rozwijanej Wybór typu wybierz utworzone powtarzanie szczegółu.
- Naszkicuj powtarzalnie szczegółu w rodzinie, klikając raz, aby wskazać początek, przeciągając mysz i klikając ponownie, aby zakończyć.

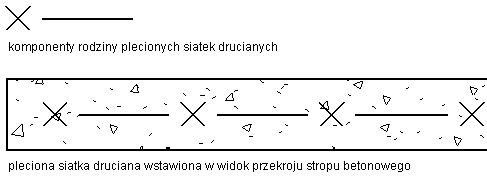

Rysunek przedstawia dodanie do betonowej płyty stropowej rodziny zgrzewanej siatki drucianej w widoku przekroju.

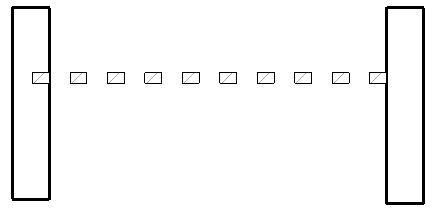

Poniższy rysunek przedstawia wzór powtarzania między 2 ścianami. Wzór ma ustaloną liczbę 10 elementów i długość 6 stóp.
