Można wyświetlić wyniki dla wybranych przypadków obciążenia lub kombinacji obciążenia bądź wstępnie zdefiniowanego zakresu przypadku obciążenia.
Typy wyników analizy statycznej
- Reakcje
- siły (FX, FY i FZ)
- momenty (MX, MY i MZ)
- przemieszczenia (UX, UY, UZ)
- obroty (RX, RY, RZ)
- Wyniki dla elementów (belek, słupów i stężeń)
- siły: Fx, Fy i Fz
- momenty: Mx, My i Mz
- przemieszczenia (UX, UY, UZ)
- naprężenia: ekstremalne naprężenia normalne, naprężenia osiowe (tylko siła), ekstremalne naprężenia zginające (tylko moment)
- Wyniki dla paneli (elementy powierzchniowe), takich jak ściany, podłogi i płyty fundamentowe
- siły: Nxx (siła membranowa), Nyy (siła membranowa), Qxx (siła ścinająca) i Qyy (siła ścinająca)
- Momenty: Mxx i Myy
- przemieszczenia: (UX, UY, UZ)
- naprężenia: Sxx (maksimum bezwzględne), Sxy (maksimum bezwzględne), Syy (maksimum bezwzględne), Txx (ścinające — warstwa środkowa) i Tyy (ścinające — warstwa środkowa)
- Odkształcenie
Uwaga: W wypadku paneli można wyświetlić tylko jeden typ wyniku w danej chwili.

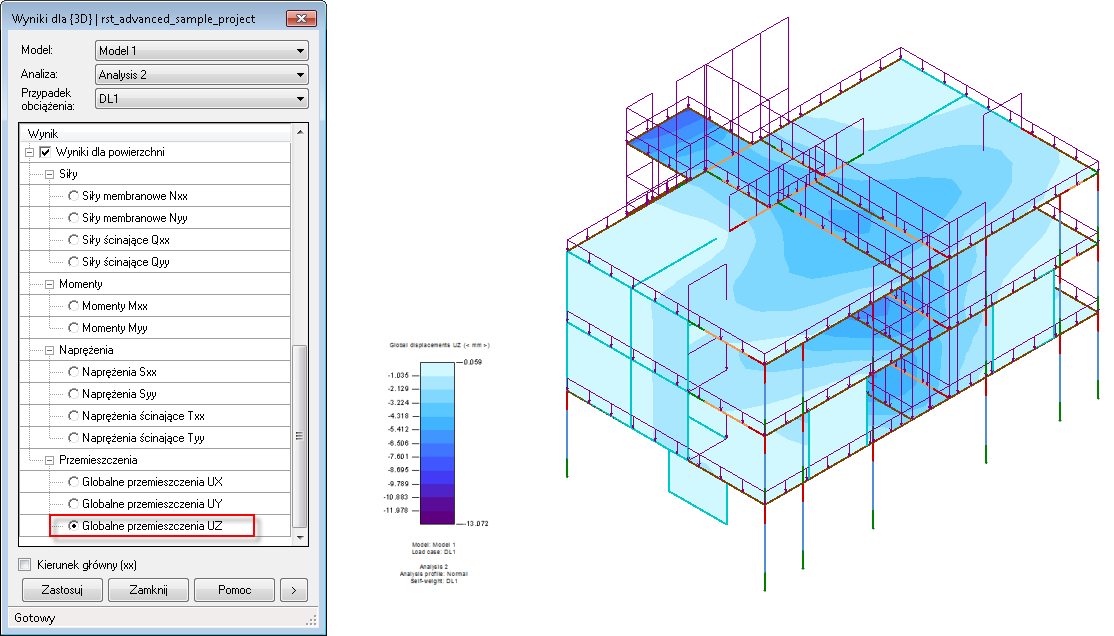

Przykład globalnego przemieszczenia w widoku modelu analitycznego 3D
