- Kliknij kolejno kartę Konstrukcja
panel Fundamentlistę rozwijaną Płyta stropowa
Fundament konstrukcyjny: płyta stropowa. - Na palecie Właściwości kliknij opcję Edytuj typ.
- W oknie dialogowym Właściwości typu określ typ stropu konstrukcyjnego, a następnie kliknij przycisk OK.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel RysujLinia obwiedni, a następnie kliknij przycisk
(Wskaż ściany), aby wybrać ściany w modelu. - Na pasku opcji zaznacz pole Rozciągnij do ściany, jeśli odsunięcie ma być mierzone od warstwy nośnej ściany.
- Na pasku opcji w polu tekstowym Odsunięcie określ odsunięcie dla krawędzi płyty stropowej. Uwaga: Zamiast wskazywać ściany, można naszkicować płytę fundamentową. Użyj narzędzi do szkicowania dostępnych w panelu Rysuj znajdującym się na karcie Zmień | Utwórz obwiednię stropu, aby uformować obwiednię płyty fundamentowej. Szkic musi być w kształcie konturu lub obwiedni. Zobacz Szkicowanie.
- Kliknij kolejno kartę Zmień | Utwórz obwiednię stropupanel TrybZakończ tryb edycji.
- Kliknij fundament i z listy rozwijanej Rodzina wybierz żądany typ rodziny Fundamentu. Uwaga: Płyty stropowe fundamentów dodawane są poniżej poziomu, na którym są nakreślone. Jeśli strop fundamentu zostanie wstawiony na poziomie 1, zostanie dodany poniżej poziomu 1 i będzie niewidoczny w rzucie obrazującym poziom 1. Aby przeglądać stropy fundamentów w rzucie, należy utworzyć nowy poziom poniżej poziomu 1, np. poziom fundamentu. Po utworzeniu nowego poziomu, poniżej Poziomu 1, można również przeglądać płyty fundamentowe jako podrysy (wyświetlane w półcieniach) na Poziomie 1.

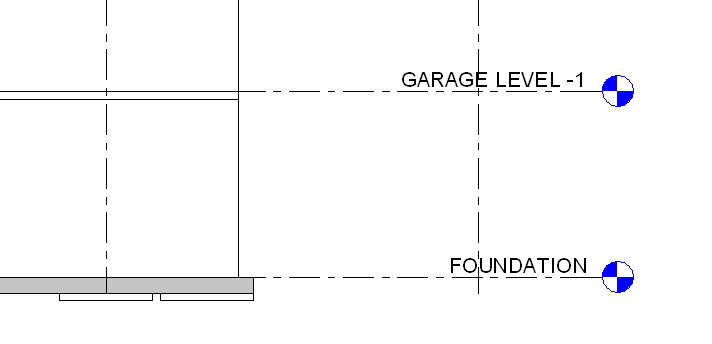

Płyta fundamentowa poniżej poziomu fundamentu
