Narzędzie Orbita

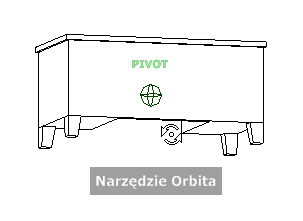

Narzędzie Orbita służy do zmiany orientacji modelu. Wskaźnik myszy zmienia się we wskaźnik Orbita. Podczas przeciągania wskaźnika myszy model jest obracany wokół punktu obrotu, podczas gdy widok pozostaje stały.

Określanie punktu obrotu

Punkt obrotu jest punktem podstawowym używanym podczas obracania modelu za pomocą narzędzia Orbita. Sposoby określania punktu obrotu są następujące:

• Domyślny punkt obrotu. Przy pierwszym otwarciu modelu punkt docelowy bieżącego widoku jest używany jako punkt obrotu przy obracaniu modelu.
• Wybierz obiekty. Obiekty można wybrać przed użyciem narzędzia Orbita w celu obliczenia punktu obrotu. Punkt obrotu jest obliczany w oparciu o środek zakresu wybranych obiektów.
• Narzędzie Środek. Za pomocą narzędzia Środek można wskazać dowolny punkt modelu, który będzie używany jako punkt podparcia do jego obracania.
• CTRL + kliknij i przeciągnij. Naciśnij i przytrzymaj klawisz Ctrl przed kliknięciem wycinka koła Orbita lub gdy narzędzie Orbita jest aktywne, a następnie przeciągnij do punktu na modelu, który ma być używany jako punkt obrotu. Ta opcja jest dostępna tylko wówczas, gdy używane są duże i małe koła Pełna nawigacja lub małe koło Wyświetl obiekt.
  Uwaga: Gdy narzędzie Orbita jest aktywne, można nacisnąć i przytrzymać klawisz Ctrl w dowolnym momencie, aby przesunąć punkt obrotu używany przez narzędzie Orbita.

Zachowanie kierunku w górę

Sposób obracania się modelu wokół punktu obrotu można kontrolować, wybierając opcję zachowania kierunku w górę dla modelu. Gdy zachowany jest kierunek w górę, obracanie jest związane wzdłuż osi XY w kierunku Z. Przy przeciąganiu poziomym, kamera przesuwa się równolegle do płaszczyzny XY. W przypadku przeciągania pionowego kamera przesuwa się wzdłuż osi Z.

Jeśli kierunek w górę nie jest zachowany, model można obrócić, używając pierścienia obrotu, którego środek znajduje się w punkcie obrotu. Użyj okna dialogowego Opcje dla Kół sterujących, aby kontrolować, czy kierunek w górę jest zachowany, czy nie dla narzędzia Orbita.

Aby obrócić model za pomocą narzędzia Orbita

1. Wyświetl jedno z kół Wyświetl obiekt lub Pełna nawigacja.
2. Kliknij wycinek koła Orbita i przytrzymaj go.

   Wskaźnik myszy zmienia się we wskaźnik Orbita.

3. Przeciągnij, aby obrócić model.
   Uwaga: W przypadku używania jednego z kół Pełna nawigacja lub Wyświetl obiekt użyj narzędzia Środek, aby ponownie wyśrodkować model w bieżącym widoku.
4. Zwolnij przycisk urządzenia wskazującego, aby powrócić do koła.

Aby obrócić wokół obiektu za pomocą narzędzia Orbita

1. Naciśnij klawisz Esc, aby się upewnić, że wszystkie narzędzia są nieaktywne i anulować zaznaczenie wszystkich wcześniej wybranych obiektów.
2. Wybierz obiekty w modelu, dla których ma zostać zdefiniowany punkt obrotu.
3. Wyświetl jedno z kół Wyświetl obiekt lub Pełna nawigacja.
4. Kliknij wycinek koła Orbita i przytrzymaj go.

   Wskaźnik myszy zmienia się we wskaźnik Orbita.

5. Przeciągnij, aby obrócić model.
6. Zwolnij przycisk urządzenia wskazującego, aby powrócić do koła.

Aby zachować kierunek w górę narzędzia Orbita

1. Wyświetl małe koło Wyświetl obiekt lub jedno z kół Pełna nawigacja.
2. Prawym przyciskiem myszy kliknij koło, a następnie kliknij pozycję Opcje.
3. W oknie dialogowym Opcje zaznacz pole wyboru Utrzymaj widok w pionie dla narzędzia Orbita.
4. Kliknij przycisk OK.

   Obracanie modelu jest związane wzdłuż płaszczyzny XY i kierunku Z.

Aby obrócić model wokół punktu obrotu za pomocą narzędzia Orbita

1. Wyświetl małe koło Wyświetl obiekt lub jedno z kół Pełna nawigacja.
2. Prawym przyciskiem myszy kliknij koło, a następnie kliknij pozycję Opcje.
3. W oknie dialogowym Opcje usuń znacznik z pola wyboru Utrzymaj widok w pionie dla narzędzia Orbita.
4. Kliknij przycisk OK.
5. Kliknij wycinek koła Orbita i przytrzymaj go.

   Wskaźnik myszy zmienia się we wskaźnik Orbita.

6. Naciśnij i przytrzymaj klawisz Shift, aby wyświetlić pierścień obrotu. Przeciągnij, aby obrócić model.
7. Zwolnij przycisk urządzenia wskazującego, aby powrócić do koła.

Aby rozpocząć używanie narzędzia Orbita za pomocą środkowego przycisku myszy

1. Wyświetl jedno z kół inne niż duże koła Wyświetl obiekt lub Przegląd budynku.
2. Naciśnij i przytrzymaj klawisz Shift.
3. Naciśnij i przytrzymaj kółko lub środkowy przycisk myszy i przeciągnij, aby obrócić model.
4. Zwolnij przycisk urządzenia wskazującego, aby powrócić do koła.
