Kontrolowanie odstępów linii pomocniczych dla wymiarów stałych

Przez wybranie wymiaru liniowego możesz kontrolować jego odległość od elementu, do którego się odnosi i punkt odniesienia dla wymiaru.

  1. Utwórz wymiar liniowy pomiędzy dwoma lub większą liczbą elementów, np. pomiędzy dwiema ścianami).
  2. Wybierz linię wymiarową.

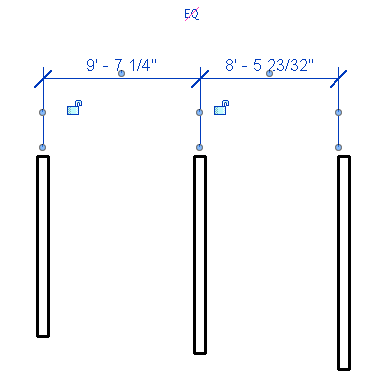

    Na linii pomocniczej wyświetlone zostaną niebieskie kontrolki.

  3. Umieść wskaźnik na jednej z niebieskich kwadratowych kontrolek na końcu linii pomocniczej i przeciągnij, aby zmienić wielkość odstępu pomiędzy linią pomocniczą a elementem. Jeśli chcesz, wybierz inne kontrolki, aby zmienić wymiar odstępu. Równoległe linie wymiarowe są przyciągane do tych samych odstępów.
    Wskazówka: Kiedy przesuwasz element, do którego odnosi się linia wymiaru, odległość odstępu pozostaje związana.
