Używając narzędzia Typy rodzin, można utworzyć wiele typów (wielkości) rodziny. W tym celu należy opisać wymiary etykietami i utworzyć parametry, które będą się zmieniały.
Przykłady

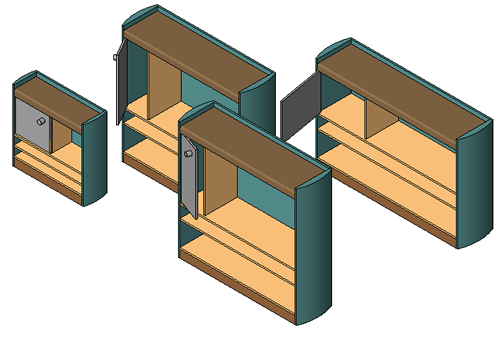

Rodzina biblioteczki tworząca cztery różne typy (wielkości) biblioteczek
Rodzina opraw oświetleniowych z 4 różnymi typami (wielkościami)
Każdy typ rodziny zawiera zestaw właściwości (parametrów) obejmujących wymiary sparametryzowane oraz wartości tych wymiarów. Można także dodać wartości do standardowych parametrów rodziny (takie jak Materiał, Model, Znacznik typu i inne).
Aby utworzyć typy rodzin
- Kliknij kolejno kartę Utwórz
panel Właściwości
(Typy rodzin). - W oknie dialogowym Typy rodzin w sekcji Typy rodzin kliknij opcję Nowa.
- Wprowadź nazwę rodziny i kliknij przycisk OK.
- W oknie dialogowym Typy rodzin wprowadź wartości parametrów typu.
- Kliknij przycisk OK.
