Połączenia geometrii betonowych

Elementy betonowe są automatycznie łączone z innymi bez udziału użytkownika. Są one reprezentowane we wszystkich widokach w projekcie zgodnie z oczekiwaniami jako pojedyncza bryła. Podczas łączenia można edytować i przesuwać poszczególne elementy w ramach ich normalnych zakresów i ograniczeń.

Uwaga: Jeśli zostanie użyte narzędzie Odłącz geometrię (zobacz temat Odłączanie geometrii), automatyczne łączenie elementów zostanie wyłączone. Użyj narzędzia Dołącz geometrię (zobacz temat Dołączanie geometrii), aby włączyć automatyczne łączenie geometrii betonowych.

Przykłady połączonych elementów betonowych
Trójwymiarowy widok połączenia dwóch belek i słupa		Przekrój poprzeczny połączenia słupa i belki

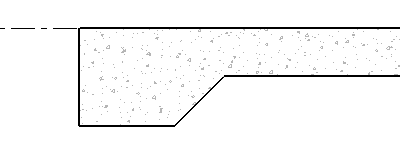

Przekrój poprzeczny połączenia stropu konstrukcyjnego i krawędzi płyty stropowej

Belki betonowe muszą mieć poniższe właściwości, aby mogły stanowić część tych połączeń. W przeciwnym razie podlegają one zasadom stosowanym wobec elementów z wcześniejszych wersji i trzeba je łączyć ręcznie.

• Profile prostokątne z obrotem przekroju poprzecznego równym 0, 90, 180 i 270 stopni.
• Profile trapezoidalne, w kształcie litery T i w kształcie litery L z obrotem przekroju poprzecznego równym 0 stopni.

Poniżej wymieniono inne ograniczenia dotyczące połączeń.

• Dla nowych elementów wchodzących w skład połączenia nie są dostępne uchwyty kształtu.
• Zmiany parametru typu nie powodują automatycznej aktualizacji geometrii połączeń betonowych.

W przypadku zbrojonych elementów betonowych będą również współużytkowane odniesienia ich otuliny w połączeniu. Zobacz Otulina zbrojenia.
