Założenia wizualizacji wyników dla obiektów powierzchniowych

Wyniki dotyczące elementów powierzchniowych są wyświetlane w odniesieniu do lokalnego układu współrzędnych, który jest zgodny z kierunkiem głównym (zobacz temat Kierunek główny). Orientacja kierunku głównego jest przenoszona do modelu analitycznego. Na jej podstawie definiuje się oś X lokalnego układu współrzędnych. Oś Y leży na płaszczyźnie elementu powierzchniowego i jest prostopadła do osi X. Oś Z stanowi normalną do elementu powierzchniowego.

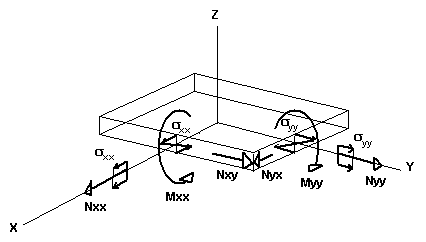

Konwencja znakowania elementu powierzchniowego.

Na tym rysunku oś X jest zgodna z kierunkiem głównym. Mxx oznacza moment zginający działający w kierunku osi zdefiniowanej przez kierunek główny (zgodnie z osią X), natomiast Myy — moment w kierunku prostopadłym.

Uwaga: Aby wyświetlić kierunek główny, zaznacz pole wyboru w dolnej części okna dialogowego Wyniki. Zobacz temat Wizualizacja wyników analizy.
