Połączenie model analitycznego (utworzone ręcznie)

Połączenie modelu analitycznego jest elementem łączącym dwa oddzielne węzły analityczne. Tworzenie połączeń modelu analitycznego upraszcza i przyspiesza analizę konstrukcyjną modelu, wpływając na wynik w dopuszczalnym zakresie. Połączenia modelu analitycznego mogą być używane w pewnych sytuacjach, takich jak łączenie odsunięcia kolumn lub belek oraz modelowanie sztywnych membran stropowych.

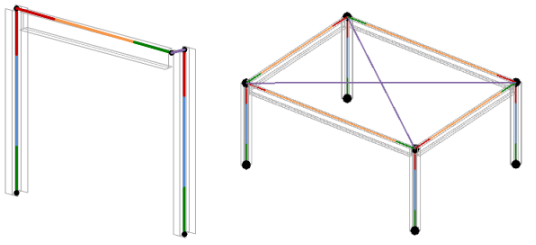

Połączenia modelu analitycznego (Odsunięcie kolumny i Sztywna membrana stropowa)

Tworzenie połączenia modelu analitycznego

  1. Kliknij kolejno kartę Analizapanel Narzędzia modelu analitycznego Dopasuj model.
  2. Panel Edycja modelu analitycznego Połączenie modelu analitycznego.
  3. Kliknij dwa węzły, które mają być połączone przez połączenie modelu analitycznego.
  4. Naciśnij klawisz Esc lub kliknij przycisk Zmień, aby zamknąć narzędzie.
  5. Kliknij przycisk (Zakończ tryb edycji), aby zapisać zmiany.

Właściwości połączenia modelu analitycznego, z wyjątkiem znaczników, są zdefiniowane jako właściwości rodziny systemowej. Można zdefiniować sztywność połączeń modelu analitycznego w oknie dialogowym Właściwości typu, ustawiając warunki przesunięcia i obrotu (jako blokadę lub zwolnienie).
