W przeciwieństwie do punktów sterujących i punktów będących obiektami podrzędnymi, punkty swobodne to punkty odniesienia umieszczane na płaszczyźnie roboczej. Po wybraniu punktów swobodnych wyświetlane są dla nich kontrolki 3D. Punkty te można przesuwać w dowolne miejsce w przestrzeni roboczej 3D i zachowują one swoje odniesienie do płaszczyzny, na której zostały umieszczone.
Aby umieścić punkty na płaszczyźnie roboczej
- W przypadku rysowania wzdłuż osi Z otwórz widok 3D, aby w nim pracować. W przeciwnym razie otwórz rzut podłogi.
- W przypadku pracy w widoku 3D wybierz płaszczyznę roboczą w obszarze rysunku w środowisku projektowania koncepcyjnego.
- Kliknij kolejno kartę Utwórz
panel Rysuj
(Element punktowy). - Kliknij opcję Zmień | Liniepanel Rysuj
(Rysuj na płaszczyźnie roboczej). - Jeśli opcja ta nie została wybrana w etapie 2, wybierz płaszczyznę roboczą z listy Płaszczyzna umieszczenia znajdującej się na pasku opcji.

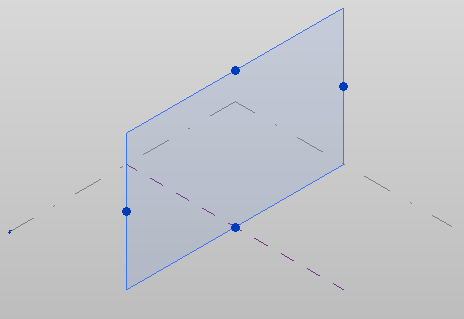

- Umieść punkty wzdłuż płaszczyzny roboczej.
- Po zakończeniu umieszczania punktów kliknij kolejno kartę Zmień | Liniepanel Wybierz
Zmień.
Jeśli zachodzi taka potrzeba, można zmienić położenie punktów swobodnych.
