Uwaga: Przed dodaniem widoku elewacji konstrukcyjnej w widoku musi znajdować się siatka. Zobacz temat Siatki, aby się bliżej zapoznać z rysowaniem siatek.
- Kliknij kolejno kartę Widok
panel Utwórzlistę rozwijaną Elewacja
(Elewacja konstrukcyjna). - Na pasku opcji wybierz skalę widoku.
- W polu Typ wybierz typ widoku z listy lub kliknij przycisk Edytuj typ, aby zmodyfikować istniejący typ widoku lub utworzyć nowy.

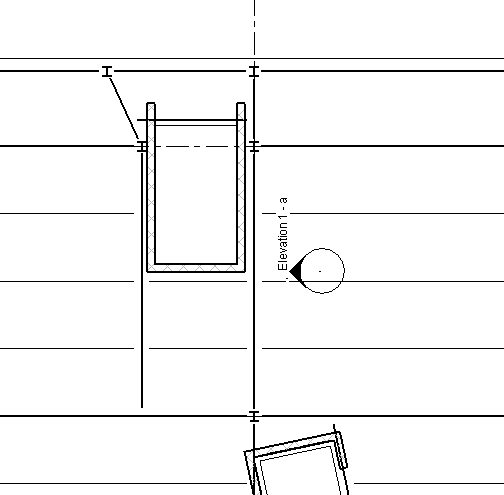

- Wstaw symbol elewacji konstrukcyjnej prostopadle do wybranej linii siatki i w kierunku widoku, który ma zostać wyświetlony, a następnie kliknij, aby go umieścić.
- Aby zakończyć, naciśnij klawisz Esc.
- Kliknij dwukrotnie grot strzałki elewacji, aby otworzyć elewację konstrukcyjną.
Widok przedstawia obszar o pełnej wysokości w płaszczyźnie roboczej osi lub płaszczyźnie odniesienia. Widok jest powiązany z otaczającymi osiami lub granicami płaszczyzny odniesienia.
