Parametr Typ części zapewnia dodatkową klasyfikację podrzędną kategorii rodziny i określa zachowanie części w rodzinie. Typ części pełni dwie funkcje:
- Pozwala tylko zastąpić określoną część podobną częścią w projekcie budynku. Z reguły lista Wybór typu umożliwia zastąpienie rodziny danej kategorii inną dowolną rodziną tej samej kategorii. Jednak zdarza się, że tak nie jest. Na przykład w przypadku złączek zastąpienie czwórnika redukcją będzie nieprawidłowe. Istnieje zatem pewien filtr wbudowany w listę Wybór typu programu Revit.
- Aby określić rodzinę typów części. Baza danych złączek kanałów stowarzyszenia ASHRAE, wersja 5.00.00, jest zintegrowana z programem Revit. Umożliwia to obliczenie stratności złączki na podstawie tabeli stratności. Aby dobrze wyszukać prawidłową złączkę w bazie danych, typ części musi być zdefiniowany.
Jeśli w kategorii rodziny znajduje się parametr Typ części, jego wartości są dostępne w zależności od kategorii rodziny. W poniższej tabeli przedstawiono, które typy części mają zastosowanie do określonych kategorii rodziny:
| Kategorie rodziny | Typy części |
|---|---|
| Terminale wentylacyjne | Czwórnik, Czwórnik redukcyjny, Tłumik, Sprzęt montowany na kanale, Kolano, Kolano redukcyjne, Wejście, Wyjście, Sprzęt, Interakcja wentylatorów i systemu, Wyciąg, Skrzyżowanie, Przeszkoda, Trójnik, Trójnik redukcyjny, Redukcja, Niezdefiniowane, Zawór |
| Akcesoria kanałów | |
| Złączki kanałów | |
| Urządzenia mechaniczne | |
| Akcesoria rur | |
| Złączki rur | |
| Plumbing Fixture | |
| urządzenia komunikacyjne | Normalny, Rozdzielnica, Transformator, Tablica rozdzielcza, Rozdzielnica danych, Puszka połączeniowa |
| Urządzenia danych | |
| Urządzenia elektryczne | |
| Osprzęt elektryczny | |
| Urządzenia alarmu pożarowego | |
| Urządzenia oświetleniowe | |
| Osprzęt oświetleniowy | |
| Urządzenia przywoływania pielęgniarki | |
| Urządzenia ochrony | |
| Urządzenia telefoniczne | |
| Złączka kanału kablowego | Kolano kanału, Kolano pionowe kanału, Czwórnik kanału, Trójnik kanału, Redukcja kanału, Złącze kanału, Kanał, Odsunięcie, Wielokrotnik kanału, Kolano drabiny, Kolano pionowe drabiny, Czwórnik drabiny, Trójnik drabiny, Przejście drabiny, Złącze drabiny, Odsunięcie drabiny, Wielokrotnik drabiny |
| Złączki rur kablowych | Kolano, Zaślepka, Złącze, Wielokrotnik, Trójnik, Czwórnik, Kolano puszki połączeniowej |
- Przepustnica: służy do kontrolowania wielkości przepływu.
- Sprzęt montowany na kanale: czujniki dymu, generatory pary wodnej
- Kolano: złączka zagięta lub w kształcie kolana
- Wejście: punkt wejścia cieczy do systemu: żaluzje, okratowanie, krata
- Wyjście: punkt wyjścia cieczy z systemu
- Sprzęt: sprzęt ogólnego przeznaczenia
- Interakcja wentylatorów i systemu: urządzenia wentylacyjne, wbudowane wentylatory
- Wyciąg: kuchnia, laboratorium lub inne wyciągi
- Skrzyżowanie: punkt przecięcia co najmniej 3 segmentów (trójnik, czwórnik, trójnik Y)
- Przeszkoda: każdy element powodujący spadek ciśnienia, np. wbudowany filtr
- Redukcja: zmiana kształtu lub wielkości
- Niezdefiniowany: brak określonej funkcji
- Zawór: zawory i podobne akcesoria
- Panel danych: panele używane do łączenia urządzeń z łącznikami typu Dane typu systemu, Telefon, Ochrona, Alarm pożarowy, Przywołanie pielęgniarki, Kontrolki, Komunikacja.
- Normalny: urządzenia takie jak gniazda, komponenty alarmu pożarowego i oprawy oświetleniowe.
- Rozdzielnica: używana do łączenia urządzeń/sprzętu z łącznikami z wartością parametru Typ systemu określoną jako Zasilanie oraz do generowania zestawień typów obwodu rozgałęzionego.
- Przełącznik: urządzenie kontrolne, takie jak przełącznik, w przypadku którego okablowanie nie jest przeciągane przez urządzenia. Jako pokazano na ilustracji, automatycznie wygenerowane okablowanie ma odgałęzienie do przełącznika.

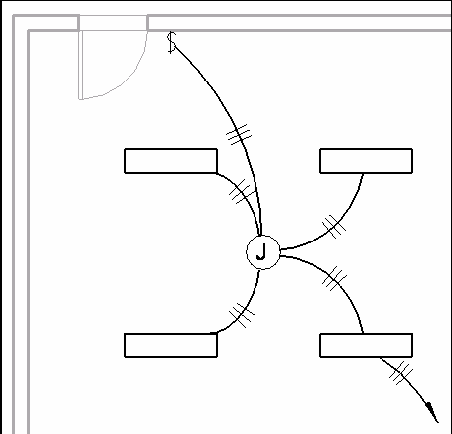

- Puszka połączeniowa: urządzenie do zarządzania okablowaniem, przez które przeciągane jest okablowanie do urządzenia. Jako pokazano na ilustracji, automatycznie wygenerowane okablowanie ma odgałęzienie do puszki połączeniowej.
- Tablica rozdzielcza: używana do łączenia urządzeń/sprzętu z łącznikami z wartością parametru Typ systemu określoną jako Zasilanie oraz do generowania zestawień typów obwodu rozgałęzionego.
- Transformator: używany do wzajemnego łączenia rozdzielnic i/lub tablic rozdzielczych o różnych napięciach elektrycznych.
