Preferowaną metodą kontrolowania wymiarów kątowych rodziny jest zastosowanie sparametryzowanego wymiaru kątowego do linii odniesienia. W przeciwieństwie do płaszczyzn odniesienia (o nieskończonych zakresach) linia odniesienia ma określony punkt początkowy i końcowy oraz może być używana do sterowania wiązaniami kątowymi w obrębie komponentów (takich jak kratownica ze środnikami lub drzwi z uwzględnieniem ich otwierania bądź kolano).

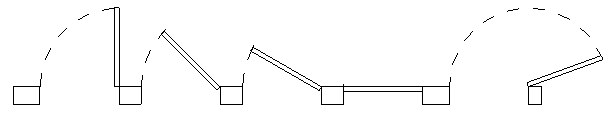

Wczytana rodzina drzwi z kątowo zwymiarowaną linią odniesienia
Aby dodać i zwymiarować linię odniesienia
Aby dodać i wyrównać geometrię modelu do linii odniesienia:
- W obszarze rysunku (w Edytorze rodzin) dodaj linię odniesienia z punktem początkowym umieszczonym w miejscu przewidywanego obrotu oraz wyrównaj i zablokuj punkt końcowy.
- Dodaj wymiar kątowy odnoszący się do linii odniesienia.
- Sparametryzuj wymiar.
- Na palecie Właściwości kliknij opcję
(Edytuj typ). - W oknie dialogowym Typy rodzin zmień wartość kątową dla wymiaru sparametryzowanego i kliknij przycisk Zastosuj.
Jest to testowanie modelu. Ważne jest, aby upewnić się, że linia odniesienia jest właściwie wyrównana przed dodaniem do niej geometrii.
- Jako bieżącą płaszczyznę roboczą ustaw jedną z powierzchni wyznaczonych przez linię odniesienia.
- Dodaj geometrię modelu, która ma być sterowana za pomocą wymiaru kątowego.
- Przetestuj model, aby sprawdzić, czy działa zgodnie z oczekiwaniami.
Geometria przesuwa się z linią odniesienia, w miarę jak zmienia się kąt.
