Każdy widok planu ma właściwość nazywaną zakresem widoku, znaną również jako zakres widoczności. Zakres widoku jest zestawem płaszczyzn poziomych kontrolujących widoczność obiektu i wyświetlanie w widoku. Płaszczyzny poziome są następujące: Górna, Płaszczyzna cięcia i Dolna. Górna i dolna płaszczyzna przycięcia reprezentują części zakresu widoku znajdujące się odpowiednio na samej górze i na samym dole zakresu widoku. Płaszczyzna cięcia jest płaszczyzną określającą, na jakiej wysokości dane elementy w widoku będą pokazywane jako cięte. Te trzy płaszczyzny określają zakres główny zakresu widoku.
Głębokość widoku jest dodatkową płaszczyzną zakresu głównego. Można ustawić poziom głębokości widoku, aby pokazać elementy poniżej dolnej płaszczyzny przycięcia.
Domyślnie głębokość widoku pokrywa się z podstawą.
Przykład

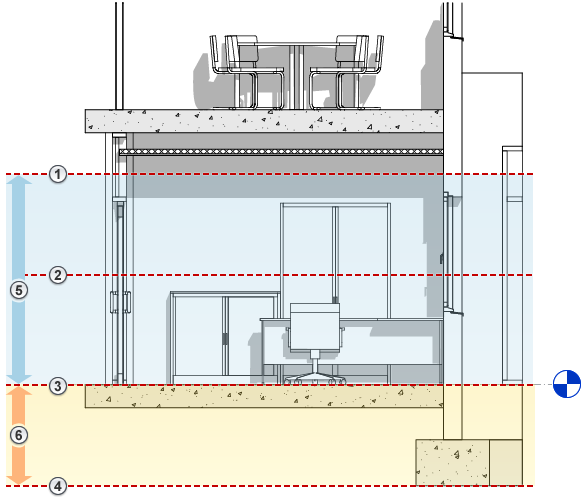

Na poniższym obrazie przedstawiono zakres widoku rzutu z punktu widzenia widoku elewacji: Góra
, Płaszczyzna cięcia
, Dół
, Odsunięcie
, Zakres główny
i Głębokość widoku
.

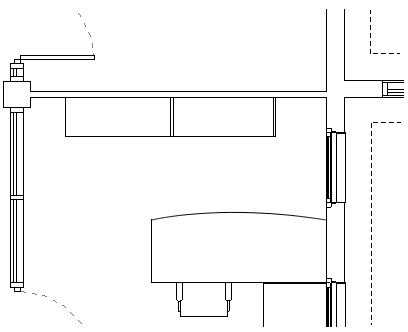

Na poniższym obrazie przedstawiono rzeczywisty widok planu z tym zakresem widoku.
Elementy poza zakresem widoku nie są wyświetlane w widoku. Wyjątkiem jest sytuacja, gdy widok podrysu jest ustawiony na poziomie poza zakresem widoku. Więcej informacji na temat właściwości widoku podrysu zawiera temat Właściwości widoku.
Jak są rysowane elementy z uwzględnieniem zakresu widoku?
- Elementy wewnątrz obwiedni zakresu głównego, które nie są obcięte, są rysowane w stylu linii rzutowania elementu.
- Elementy, które są cięte, są rysowane w stylu linii cięcia elementu. Uwaga: Nie wszystkie elementy mogą być wyświetlane jako cięte.
Aby ustalić, które elementy mogą być wyświetlane jako cięte, zobacz temat Zarządzanie widocznością rodziny i poziomy szczegółowości.
- Elementy znajdujące się w zakresie głębokości widoku są rysowane w stylu Poza linią.

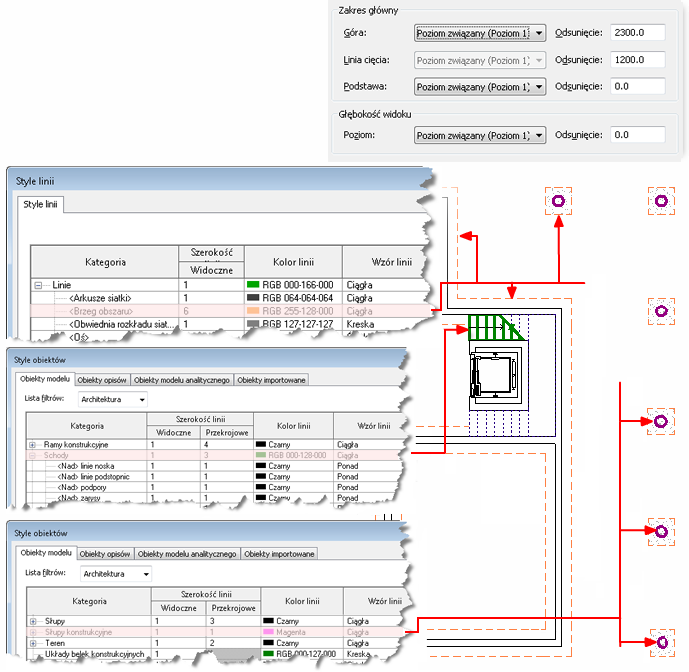

Przykład
Za pomocą narzędzia Style obiektów można zmienić wyświetlanie stylów linii cięcia i rzutowania. Za pomocą narzędzia Style linii można zmienić wyświetlanie stylu Poza linią.
Dodatkowe reguły zakresu widoku
- Elementy będące poniżej płaszczyzny cięcia, lecz będące przynajmniej częściowo wewnątrz zakresu widoku, pokazane są jako widziane z góry. Komponenty są wyświetlane zgodnie z opcją Ustawienia widoczności elementu rodziny dla opcji Rzut/odwrócony. Zobacz Zarządzanie widocznością rodziny i poziomy szczegółowości .
- Ściany krótsze niż 6 stóp (lub 2 m w przypadku pracy w jednostkach metrycznych) nie są cięte, nawet jeśli przecinają płaszczyznę cięcia.
6 stóp jest mierzone od góry ramki ograniczającej do dołu pierwotnego zakresu widoku. Na przykład jeśli utworzono ścianę z nachyloną górną powierzchnią, gdy góra ściany znajduje się 6 stóp od dołu pierwotnego zakresu widoku, ściana jest cięta w miejscu płaszczyzny cięcia. Gdy góra ściany ma mniej niż 6 stóp, cała ściana jest wyświetlana jako rzut, nawet tam, gdzie tnie ona płaszczyznę cięcia. Takie zachowanie występuje zawsze, gdy właściwość Wiązanie góry dla ściany jest określone jako Niezwiązany.
- Jest kilka kategorii, dla których element mieszczący się ponad płaszczyzną cięcia, lecz częściowo poniżej górnego cięcia, jest pokazany w rzucie. Te kategorie to m.in.: okna, zabudowa i modele ogólne. Obiekty te są pokazane jako widziane z góry.
- Elementy modelu mieszczące się poza zakresem widoku zwykle nie są pokazane w widoku. Wyjątkiem są podłogi, schody, rampy oraz komponenty, które stoją lub są montowane na podłodze (jak meble). Są one wyświetlane nawet wówczas, gdy znajdują się nieznacznie poniżej zakresu widoku.
Wiatrownice, rynny i krawędzie płyt stropowych są wyświetlane, gdy ich podstawy znajdują się w zakresie tolerancji dolnej części pierwotnego zakresu widoku.
W wypadku podłóg, stropów konstrukcyjnych i płyt fundamentowych znajdujących się poza zakresem widoku używany jest zakres dostosowany do znajdującego się 4 stopy (ok. 1.22 m) poniżej dolnej wartości zakresu pierwotnego. Podłogi są rysowane w stylu Poza linią, jeśli podłoga znajduje się w dostosowanym zakresie.
- Widoczność w widokach odwróconych jest podobna jak w przypadku rzutów, z takim wyjątkiem, że obiekty są przedstawiane jako widziane z dołu i odbite w lustrze.
