Usztywnienia konstrukcyjne

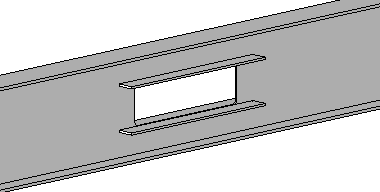

Usztywnienia służą do wzmacniania stalowych elementów ram, w szczególności belek i słupów z otworami. Usztywnienia są modelowane jako rodziny wczytywalne programu Revit, które reprezentują dodatkowy materiał wzmacniający.

Aby uzyskać informacje na temat otworów w elementach ram konstrukcyjnych, zobacz temat Otwory w elementach konstrukcyjnych.

Dodanie usztywnienia do otworu w elemencie konstrukcyjnym

  1. Kliknij kolejno kartę Konstrukcja panel Modellistę rozwijaną Komponent Umieść komponent.
  2. Na palecie Właściwości z listy rozwijanej Wybór typu wybierz typ usztywnienia. 
    Uwaga: Jeśli na liście rozwijanej Wybór typu brak wymaganego typu usztywnienia, wczytaj dodatkowe rodziny usztywnień.
  3. Kliknij kolejno kartę Zmień | Umieść komponentpanel UmieszczenieUmieść na powierzchni lub Umieść na płaszczyźnie roboczej.
    Uwaga: Usztywnień konstrukcyjnych nie można umieszczać na powierzchniach elementów konstrukcyjnych w widoku w trybie modelu krawędziowego.
  4. Używając narzędzi do rysowania, dodaj odpowiednie zbrojenie usztywniające do otworu belki. Aby uzyskać więcej informacji o szkicowaniu, zobacz temat Szkicowanie.
