Kontrolowanie widoczności wystąpień brył

Istnieją następujące metody sterowania widocznością brył w widokach:

Pokaż bryłę przez ustawienia widoku

Wybór tej opcji powoduje, że bryły będą wyświetlane zgodnie z ustawieniem widoczności kategorii Bryły dostępnej w oknie dialogowym Widoczność/Grafika. Gdy kategoria Bryły jest widoczna, można niezależnie sterować widocznością poszczególnych podkategorii brył, jak ściany bryły, zakresy kondygnacji i linie wypełnienia wzorem. Od ustawień danego widoku zależy także, czy bryły są drukowane.

Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna (Pokaż bryły według ustawień widoków).

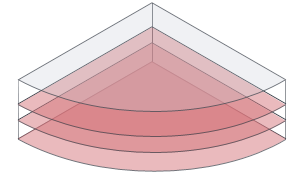

Pokaż formę i zakresy kondygnacji

Wybór tej opcji powoduje, że wszystkie wystąpienia brył i zakresy kondygnacji są wyświetlane we wszystkich widokach, nawet jeśli w danym widoku jest wyłączona widoczność kategorii brył.

Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna (Pokaż formę i zakresy kondygnacji).

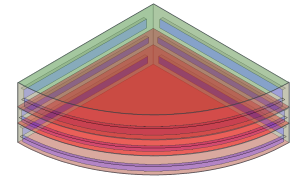

Pokaż typy powierzchni bryły

Wykonując koncepcyjną analizę energetyczną, można przy użyciu tej opcji wyświetlać powierzchnie brył, aby móc wybrać poszczególne powierzchnie i zmienić ich wygląd graficzny lub ustawienia energii.

Aby ta opcja była aktywna, kliknij kartę AnalizaUstawienia energii i wybierz opcję Utwórz model energetyczny.

Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna (Pokaż typy powierzchni brył).

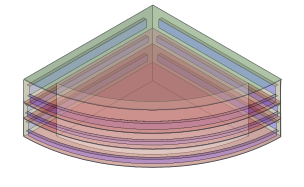

Pokaż strefy i cienie bryły

Wykonując koncepcyjną analizę energetyczną, można przy użyciu tej opcji wyświetlać strefy i odcienie bryły, aby móc wybrać poszczególne strefy i zmienić ich ustawienia.

Aby ta opcja była aktywna, kliknij kartę AnalizaUstawienia energii i wybierz opcję Utwórz model energetyczny.

Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna (Pokaż strefy i odcienie bryły).

Pokaż bryłę

Kliknij kolejno kartę Modelowanie bryłowe i terenpanel Bryła koncepcyjna (Pokaż bryłę).

Po kliknięciu opcji Pokaż bryłę wszystkie zakresy kondygnacji (zarówno bryły, jak i zakresy kondygnacji) będą widoczne we wszystkich widokach, nawet jeśli wyłączono widoczność kategorii brył w widokach.

Ustaw widoczność kategorii bryły w widoku

Kliknij kolejno kartę Widokpanel Grafika(Widoczność/Grafika). Na karcie Kategorie modelu wybierz kategorię bryły.

To ustawienie na poziomie widoku określa, czy bryła będzie drukowana oraz czy będzie widoczna, jeśli opcja Pokaż bryłę będzie wyłączona. Jeśli w oknie dialogowym Nadpisania widoczności/grafiki wybrano opcję Bryła, podkategoriami Forma i Zakres kondygnacji można sterować niezależnie.
