Obroty profilu

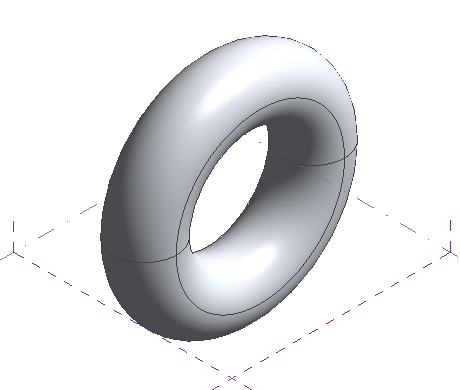

W środowisku projektowania koncepcyjnego obrót profilu jest tworzony z linii i kształtu 2D, które są narysowane na tej samej płaszczyźnie roboczej. Linia definiuje oś, wokół której obracany jest kształt w celu utworzenia formy 3D.

Uwaga: W wypadku tworzenia rodziny komponentu za pomocą szablonu innego niż szablon komponentu bryłowego lub adaptacyjnego zapoznaj się z tematem Tworzenie obrotu profilu.
Uwaga: W etapie 2 można utworzyć obrót powierzchni za pomocą linii, które nie tworzą zamkniętej pętli.

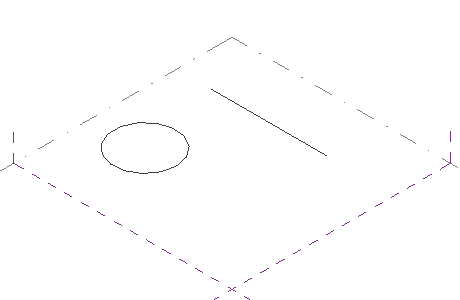

  1. Narysuj linię na płaszczyźnie roboczej.
  2. Obok linii na tej samej płaszczyźnie roboczej narysuj zamknięty profil.

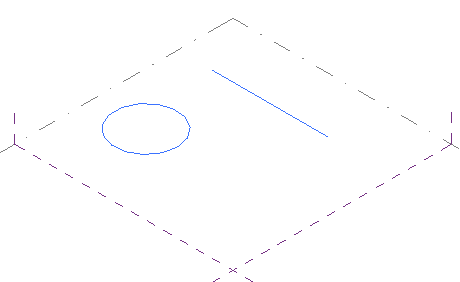

  3. Wybierz linię i zamknięty profil.
  4. Kliknij kolejno kartę Zmień | Liniepanel Forma Utwórz formę. Zobacz Uzyskiwanie dostępu do narzędzia Utwórz formę.

Aby otworzyć obrót profilu

  1. Wybierz zewnętrzną krawędź obracanego profilu.
    Wskazówka: Tryb Pochłanianie światła ułatwia zidentyfikowanie krawędzi.

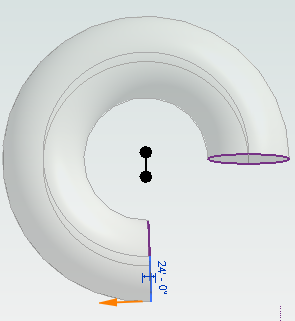

  2. Przeciągnij pomarańczową strzałkę kontrolki do nowego położenia.
